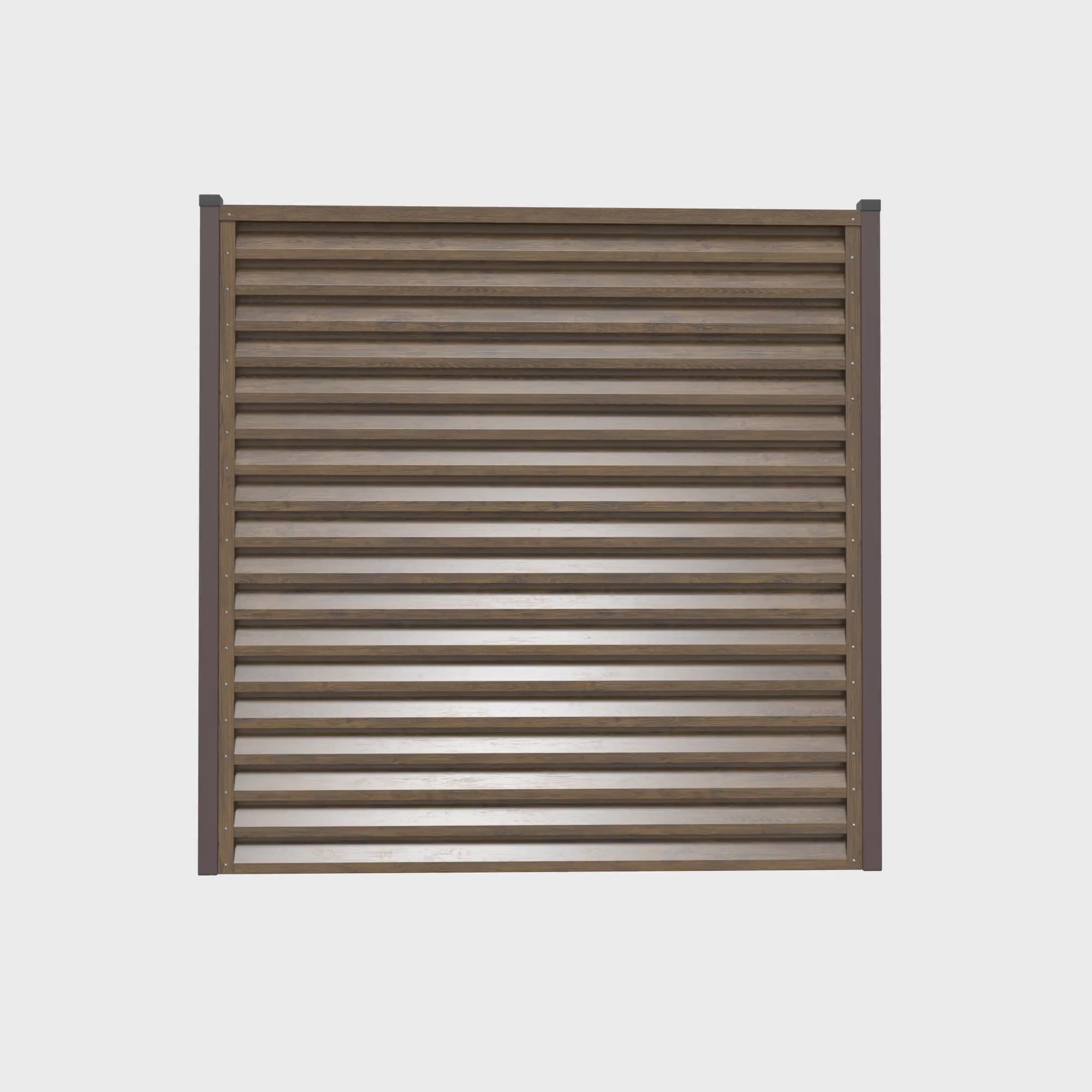

Schuttingpaneel Atlas | Walnoot

·      Premium Finish – Elegant. Modern en tijdloos.

·      Weer‑ & corrosiebestendig – 15 jaar garantie van de fabrikant.

·      Eenvoudige installatie – Ontworpen voor een gemakkelijke pasvorm en transport.

·      Laag onderhoud – Geen schilderwerk of frequent onderhoud vereist.

·      Ideaal voor zowel residentieel als commercieel gebruik – Geeft het pand een stijlvolle en veilige uitstraling.

1. “Lat” Profiel

Hoe het wordt geïnstalleerd: Gemonteerd tussen de twee verticale “U” profielen, van boven naar beneden, en op vier plaatsen (voor en achter) bevestigd met popnagels.

Doel: Geeft het paneel zijn visuele karakter, zorgt voor privacy en laat luchtcirculatie toe.

2. Verticale “U” Profielen

Hoe het wordt geïnstalleerd: Direct bevestigd aan de dragende palen (metaal, beton of baksteen) met de meegeleverde schroeven of ankers. Voorgeboorde gaten maken snelle en nauwkeurige uitlijning van de latprofielen mogelijk, besparen installatietijd en verminderen positioneringsfouten.

Doel: Vormen het zijkader van het paneel, ondersteunen en begeleiden de installatie van de latprofielen, verbergen de lattenuiteinden en zorgen voor structurele stabiliteit.

3. Horizontaal “U” Profiel

Hoe het wordt geïnstalleerd: Geplaatst aan de bovenkant van de paneelconstructie, over de boveneinden van de twee verticale profielen en, indien van toepassing, een verstevigingsprofiel. Het wordt samen met die elementen doorboord en op vier plaatsen bevestigd met popnagels.

Doel: Esthetische afwerking die visueel de bovenkant van het paneel afsluit; structureel verstevigt het de constructie en versterkt de verbinding tussen de verticale en latprofielen.

4. Verstevigingsprofiel

Hoe het wordt geïnstalleerd: Gemonteerd centraal aan de achterzijde van het paneel. Wordt automatisch meegeleverd bij bredere panelen: één profiel voor breedtes boven 1,30 m, twee profielen voor breedtes boven 2,10 m. Bevestigd aan de achterzijde door te boren en te navelin in iedere lat. Onderaan wordt het extra verankerd via een L-vormige beugel bevestigd aan de basis of fundering.

Doel: Verstevigt het paneel kritisch en voorkomt doorbuiging van de latten in bredere panelen, wat zorgt voor een evenwichtige en solide structuur.

5. Popnagels

Bevestigingselementen gebruikt om paneelcomponenten aan elkaar te bevestigen — zoals de latprofielen, het verstevigingsprofiel of het horizontale “U” profiel.

6. Zelftappende Schroeven

Gebruikt om de verticale “U” profielen aan metalen palen te bevestigen zonder vooraf boren.

7. Wandankers

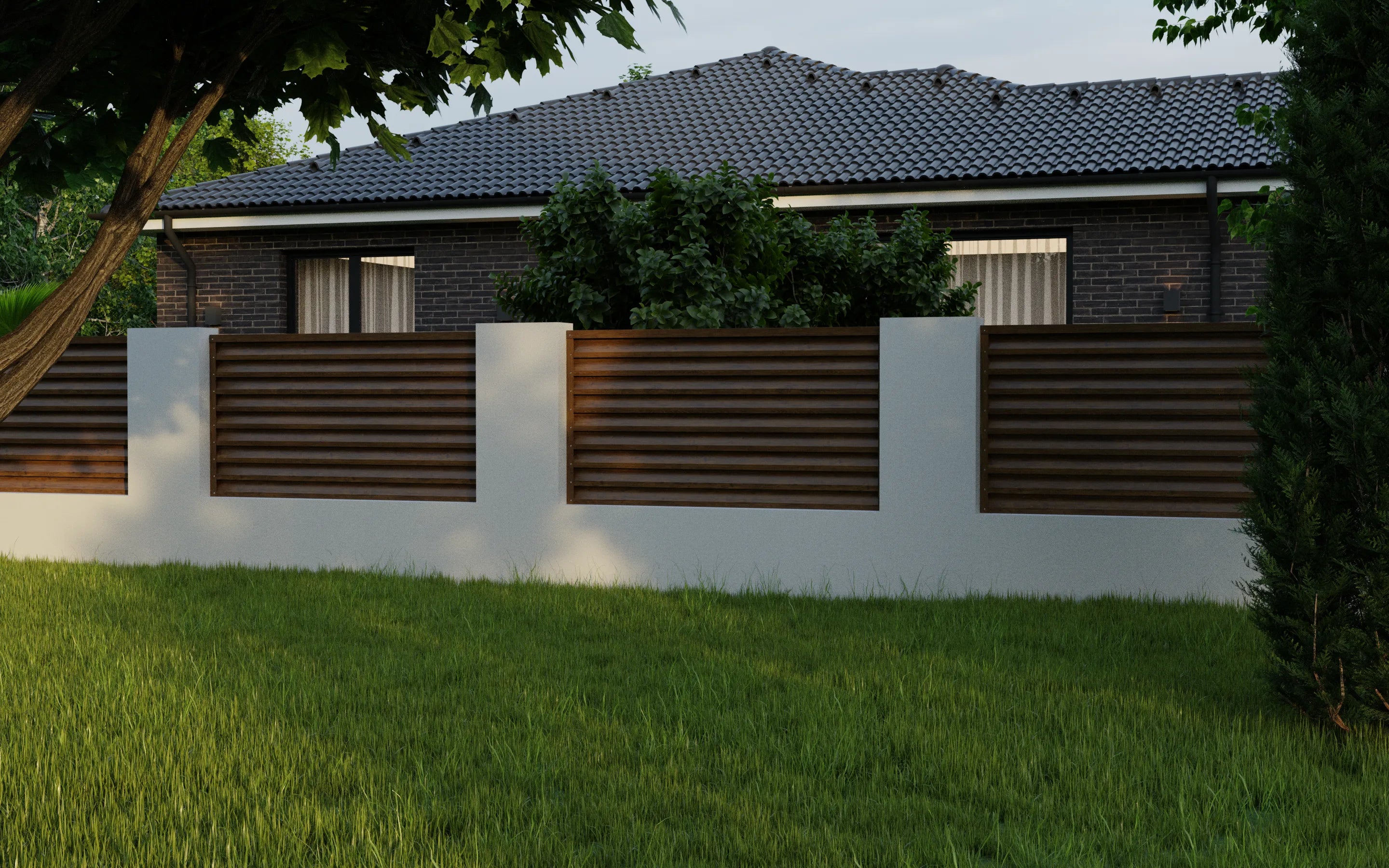

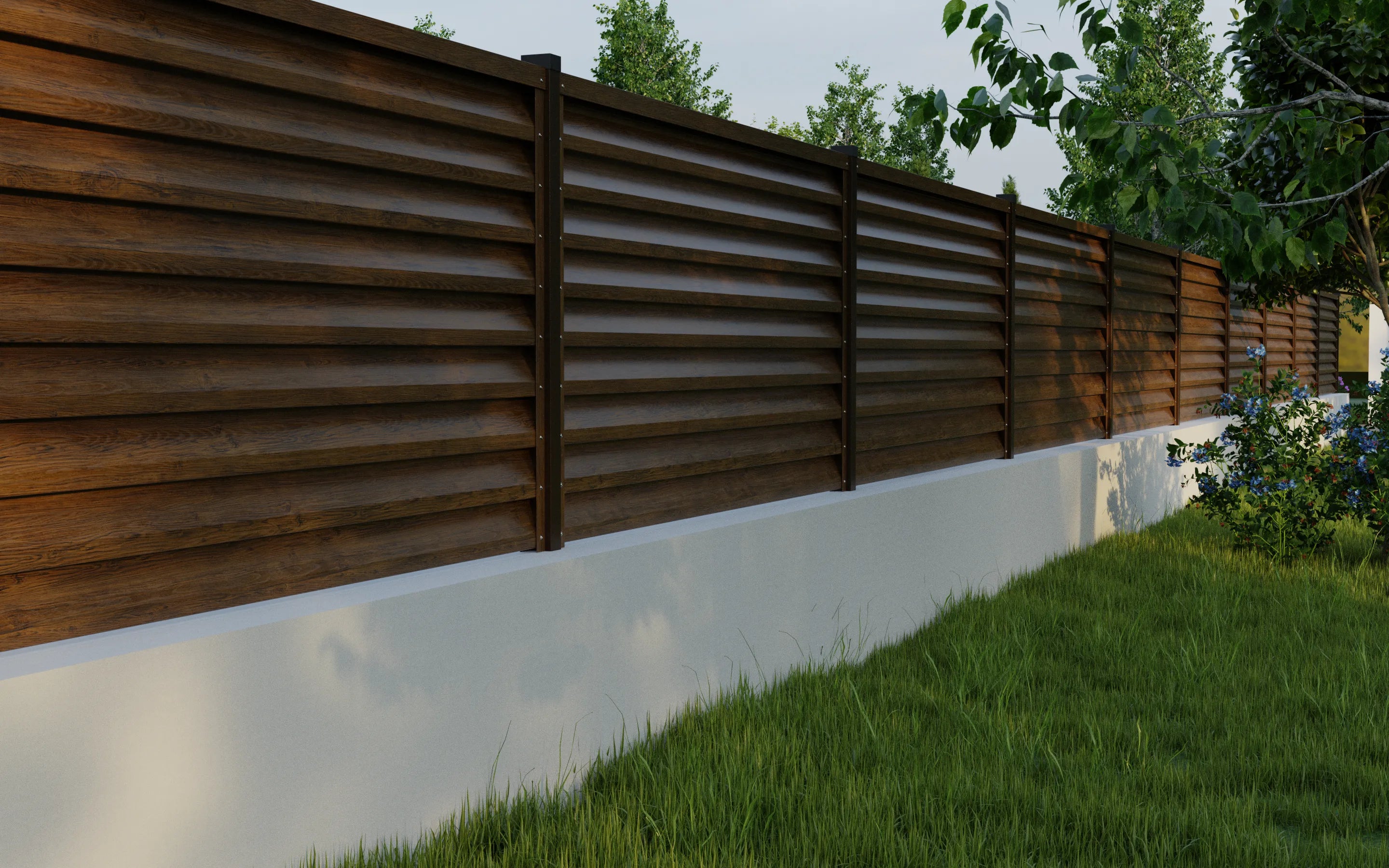

Bevestigingssysteem voor betonnen of bakstenen palen: het anker wordt in het substraatmateriaal geplaatst, waarna het profiel op de juiste punten met schroeven wordt vastgezet.

8. Montagebeugel

Een L-vormige metalen beugel gebruikt voor extra bevestiging van het verstevigingsprofiel aan de basis, zodat het stevig verankerd wordt aan de fundering.

Materiaal: Gegalvaniseerde staalplaat, vooraf bedrukt en gecoat met polymeerverf.

Paneelbreedte: 34 mm.

Paneelgrootte: 0,9 m (L) × 2,045 m (H); 1 m (L) × 1,845 m (H); 1 m (L) × 2,045 m (H); 1,5 m (L) × 1,845 m (H); 1,8 m (L) × 1,245 m (H); 1,8 m (L) × 1,545 m (H); 1,8 m (L) × 1,845 m (H); 1,8 m (L) × 2,045 m (H).

Beschermende coating: AlZn120, ZnMg120, ZnMg160, Zn225, Zn225, Zn275.

Gebruik/Toepassing: Omheiningsmaterialen voor bouwdoeleinden.

Kwaliteitscertificering: CE, SR EN 14782:2006, SR EN ISO 2808:2007.
