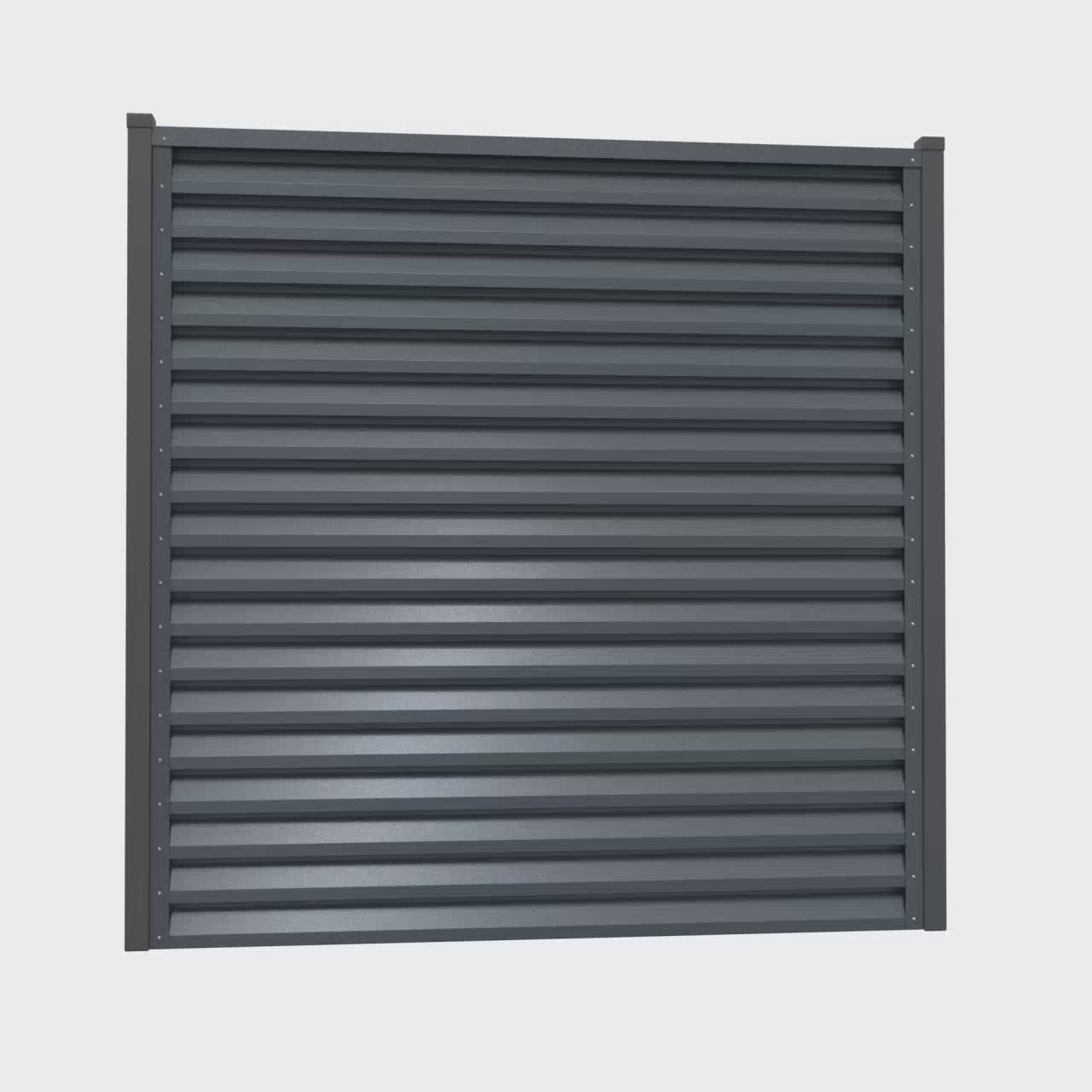

Schuttingpaneel Atlas | Antraciet Grijs | RAL7016

· Premium Finish – Elegant. Modern en tijdloos.

· Weer- & Corrosiebestendig – 15 jaar garantie van de fabrikant.

· Eenvoudige Installatie – Ontworpen voor gemakkelijke montage en transport.

· Laag Onderhoud – Geen verf of frequent onderhoud vereist.

· Ideaal voor zowel Residentieel als Commercieel Gebruik – Geeft het pand een stijlvolle en veilige uitstraling.

1. "Lamellenprofiel

Hoe wordt het geïnstalleerd? Gemonteerd tussen de twee verticale "U"-profielen,
van boven naar beneden gemonteerd en op vier plaatsen (voor en achter) vastgezet met popnagels.
popnagels.

Doel: Zorgt voor het visuele karakter van het paneel, garandeert privacy, laat
luchtcirculatie.

2. Verticale U-profielen

Hoe het geïnstalleerd wordt: Direct bevestigd aan de steunpalen (metaal,
beton of baksteen) met bijgeleverde schroeven of ankers. Dankzij de voorgeboorde gaten
een snelle en precieze uitlijning van de lamelprofielen, waardoor installatietijd wordt bespaard en
en vermindert positioneringsfouten.

Doel: Vormen het zijframe van het paneel, ondersteunen en geleiden de installatie van de lamelprofielen, verbergen de lameluiteinden en bieden structurele stabiliteit.
van de lamelprofielen, verbergen de lameluiteinden en zorgen voor structurele stabiliteit.

3. Horizontaal U-profiel

Hoe wordt het geïnstalleerd? Geplaatst aan het uiteinde van de paneelconstructie, over de
bovenste uiteinden van de twee verticale profielen en, indien van toepassing, een versterkend
profiel. Het wordt samen met deze elementen doorgeboord en op vier plaatsen vastgezet met popnagels.
bevestigd met popnagels.

Doel: Esthetische afwerking die de bovenkant van het paneel visueel afsluit;
structureel verstijft het geheel en versterkt de verbinding tussen
de verticale en lamelprofielen.

4. Versterkingsprofiel

Hoe wordt het geïnstalleerd? Centraal gemonteerd op de achterkant van het paneel. Het is
automatisch inbegrepen voor bredere panelen: één profiel voor breedtes van meer dan 1,30 m,
twee profielen voor breedtes van meer dan 2,10 m. Geïnstalleerd op de achterkant door boren en
klinken in elke lamel. Aan de onderkant wordt het extra verankerd via een L-vormige
beugel bevestigd aan de basis of fundering.

Doel: Versterkt het paneel op kritische wijze en voorkomt knikken van de latten in bredere panelen.
bredere panelen en zorgt voor een evenwichtige en stevige structuur.

5. Popnagels

Bevestigingselementen die worden gebruikt om paneelonderdelen aan elkaar te bevestigen, zoals
het lamelprofiel, het verstevigingsprofiel of het horizontale U-profiel.

6. Zelftappende schroeven

Wordt gebruikt om de verticale "U"-profielen aan metalen palen te bevestigen zonder dat
voor te boren.

7. Muurankers

Bevestigingssysteem voor betonnen of bakstenen palen: het anker wordt in het
ondergrond en het profiel wordt vervolgens vastgezet met schroeven op de juiste punten.
geschikte punten.

8. Montagebeugel

Een L-vormige metalen beugel die wordt gebruikt voor extra bevestiging van het versterkingsprofiel aan de basis, zodat het stevig vastzit aan de fundering.
profiel aan de basis, zodat het stevig vastzit aan de fundering.

Materiaal: gegalvaniseerde staalplaat, vooraf geverfd en voorzien van polymeren verflaag.

Paneelbreedte: 34 mm.

Paneelgrootte: 0,9 m (L) × 2,045 m (H); 1 m (L) × 1,845 m (H); 1 m (L) × 2,045 m (H); 1,5 m (L) × 1,845 m (H); 1,8 m (L) × 1,245 m (H); 1,8 m (L) × 1,545 m (H); 1,8 m (L) × 1,845 m (H); 1,8 m (L) × 2,045 m (H).

Beschermende coating: AlZn120, ZnMg120, ZnMg160, Zn225, Zn225, Zn275.

Gebruik / Toepassing: Omheiningsmateriaal voor bouwkundige doeleinden.

Kwaliteitscertificering: CE, SR EN 14782:2006, SR EN ISO 2808:2007.
