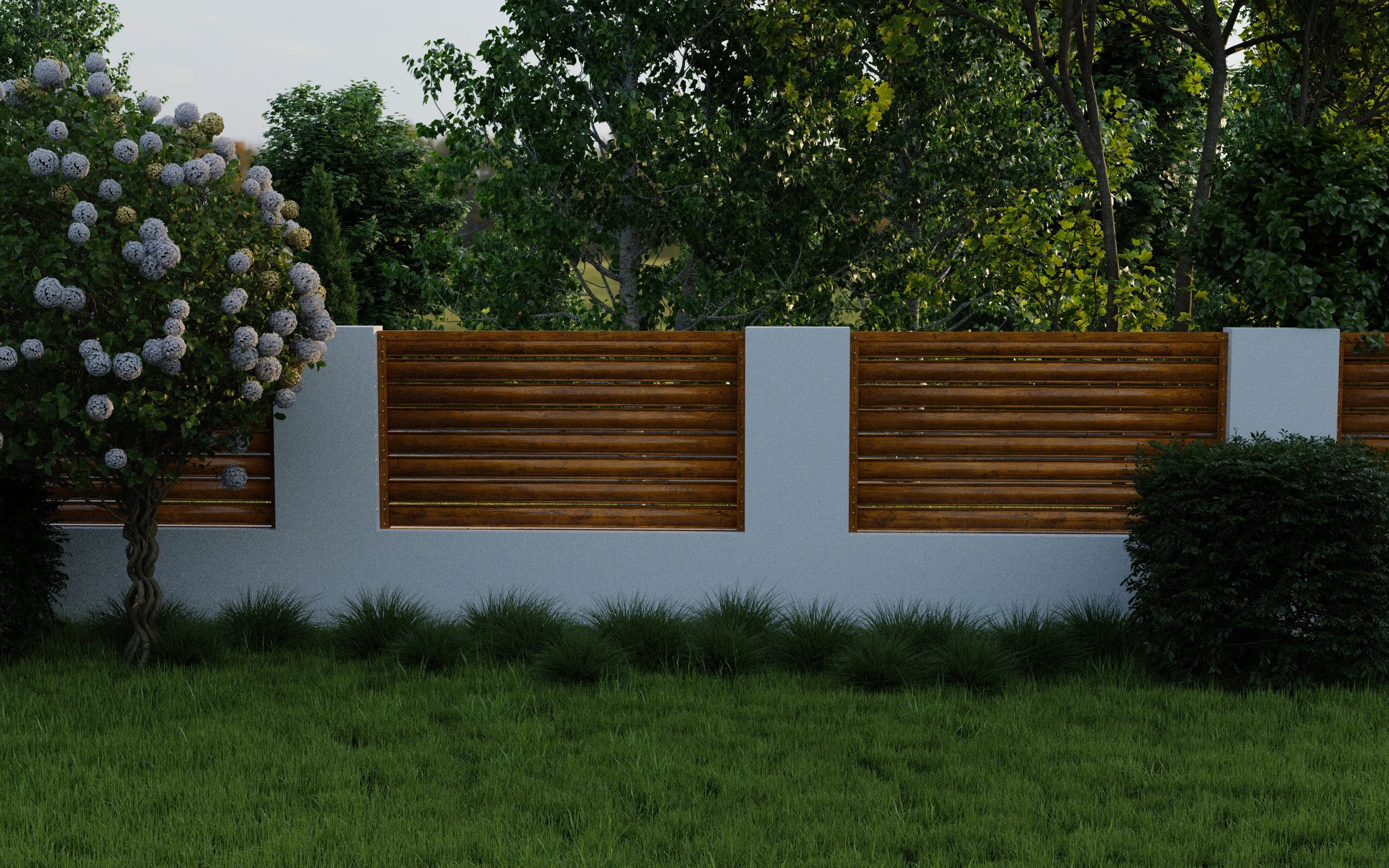

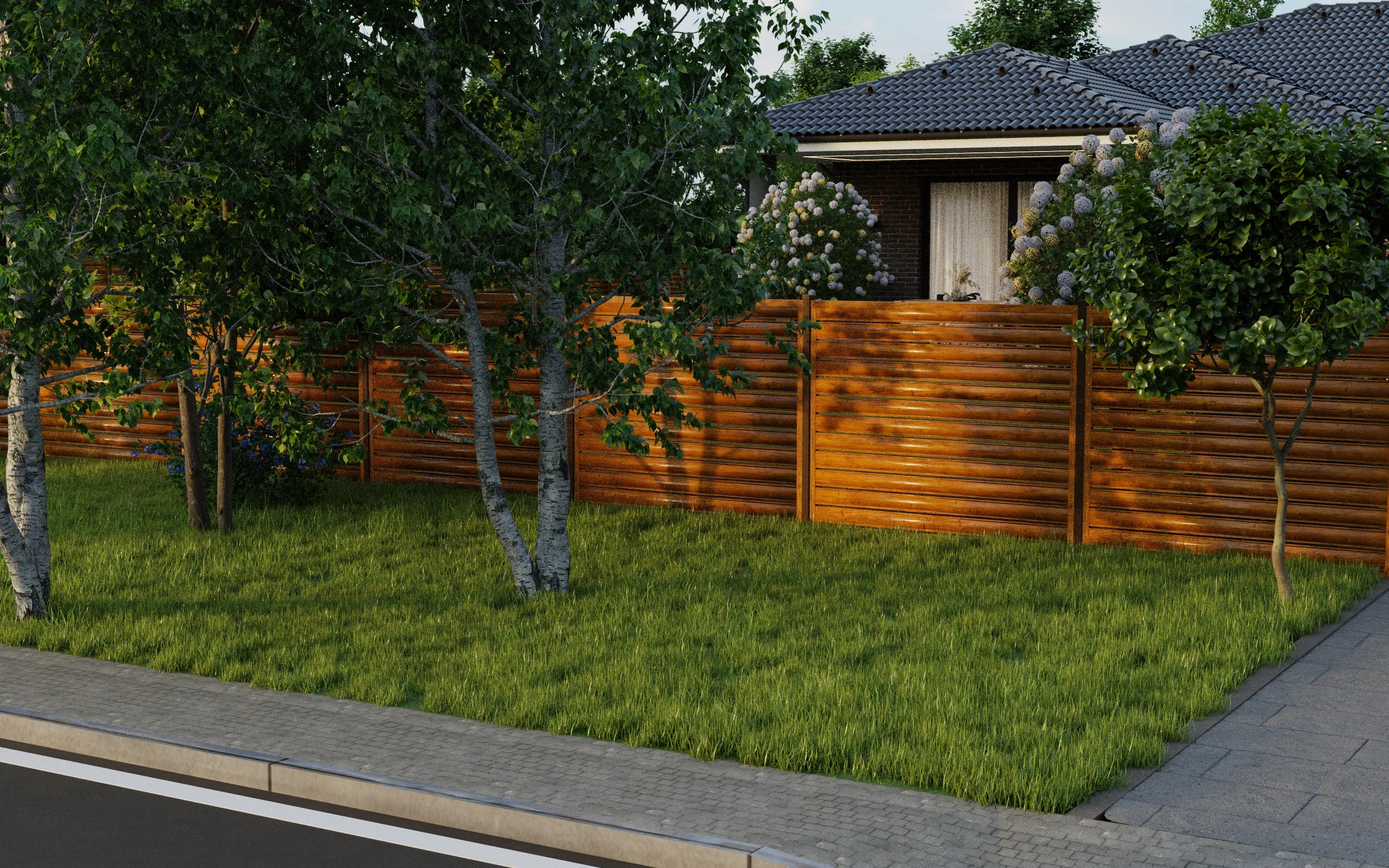

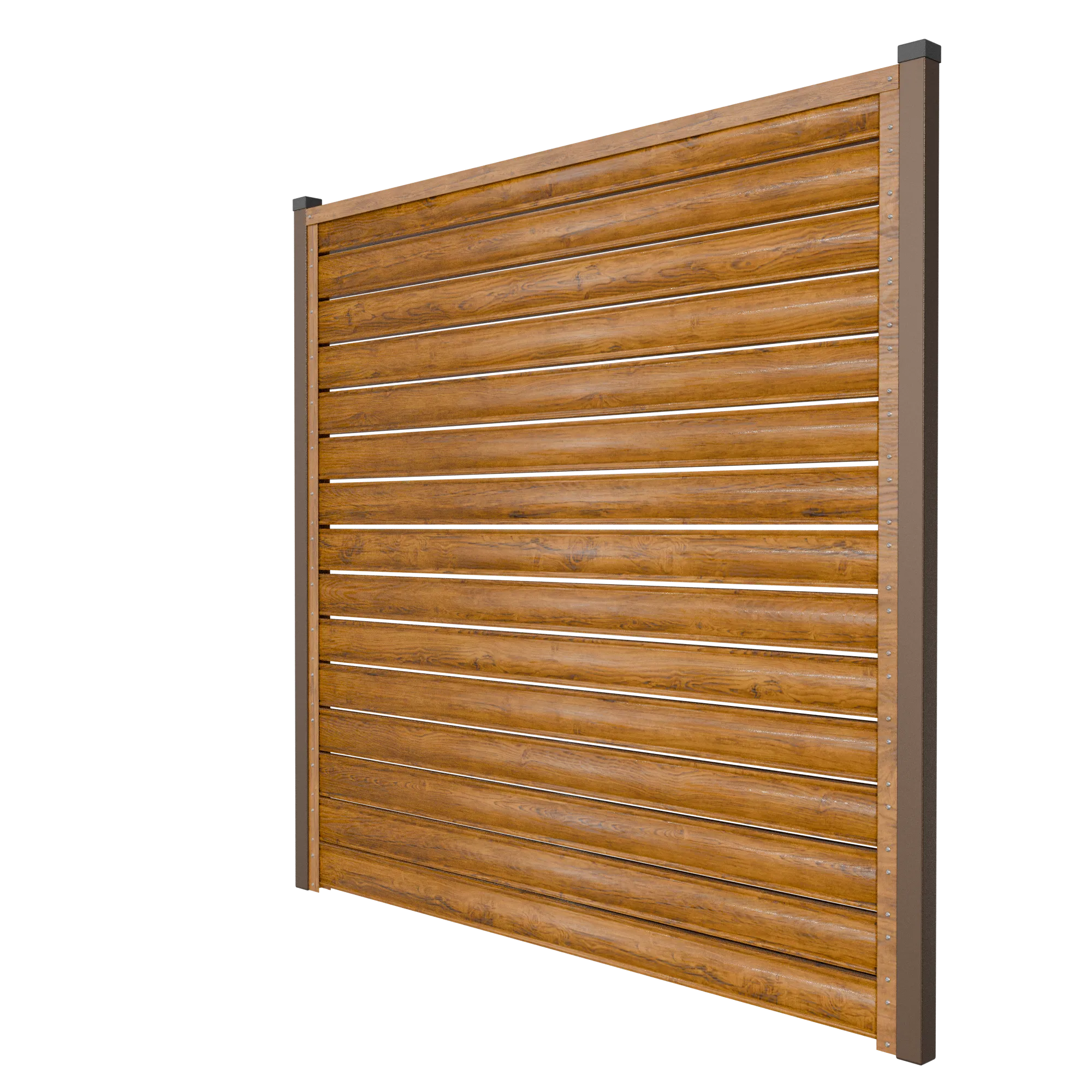

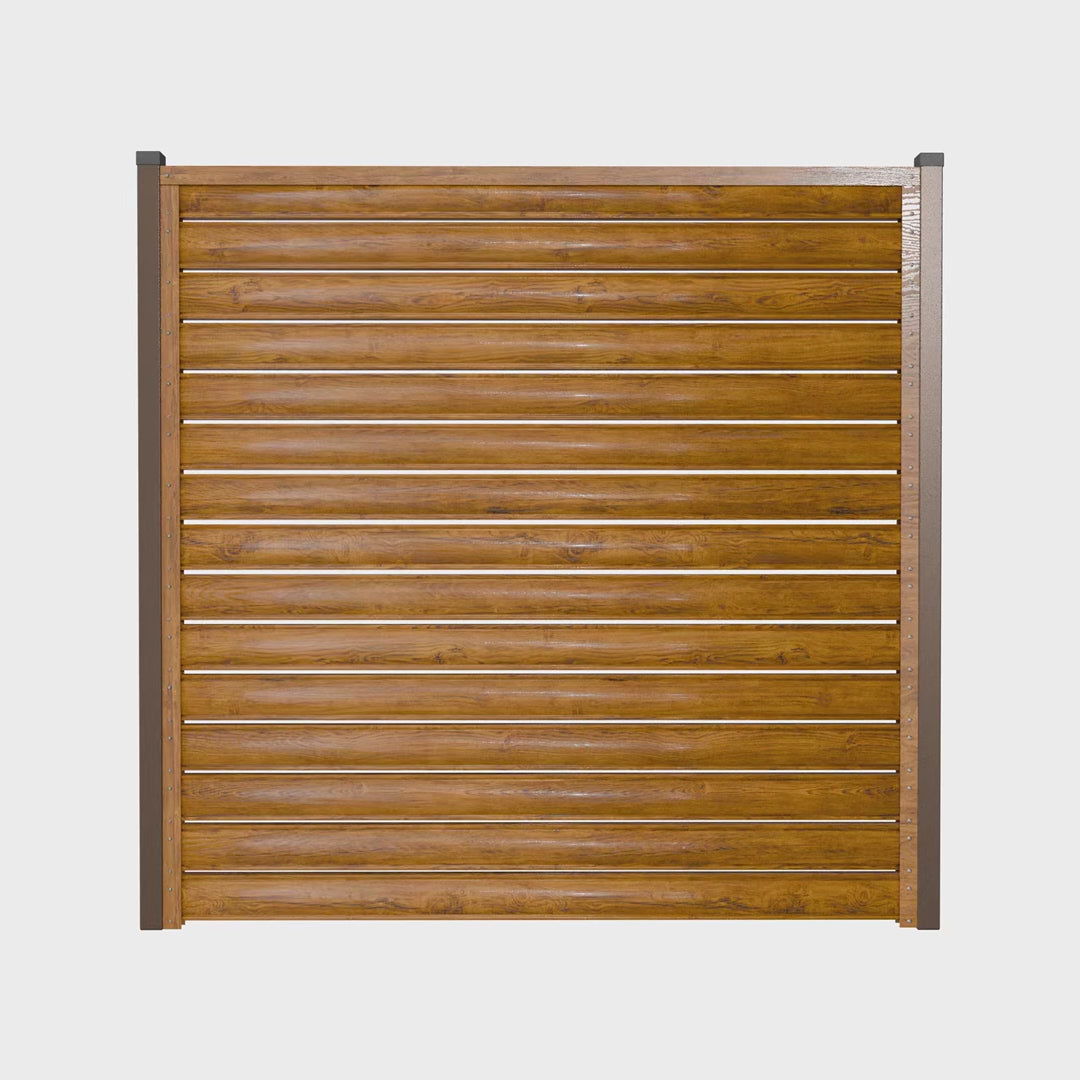

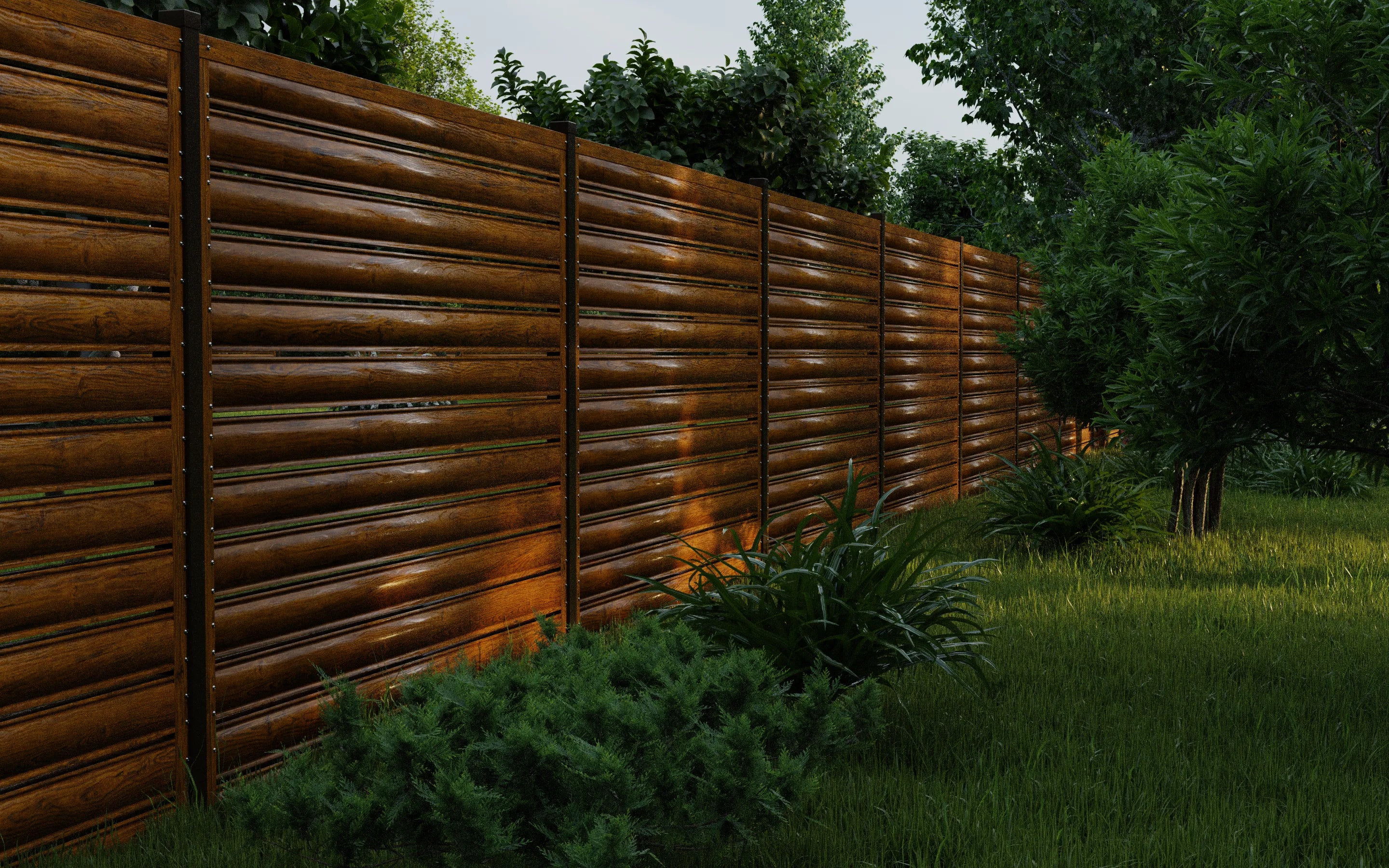

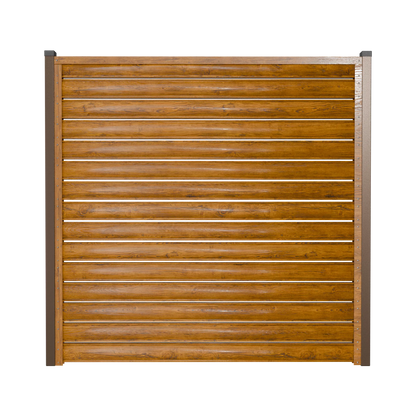

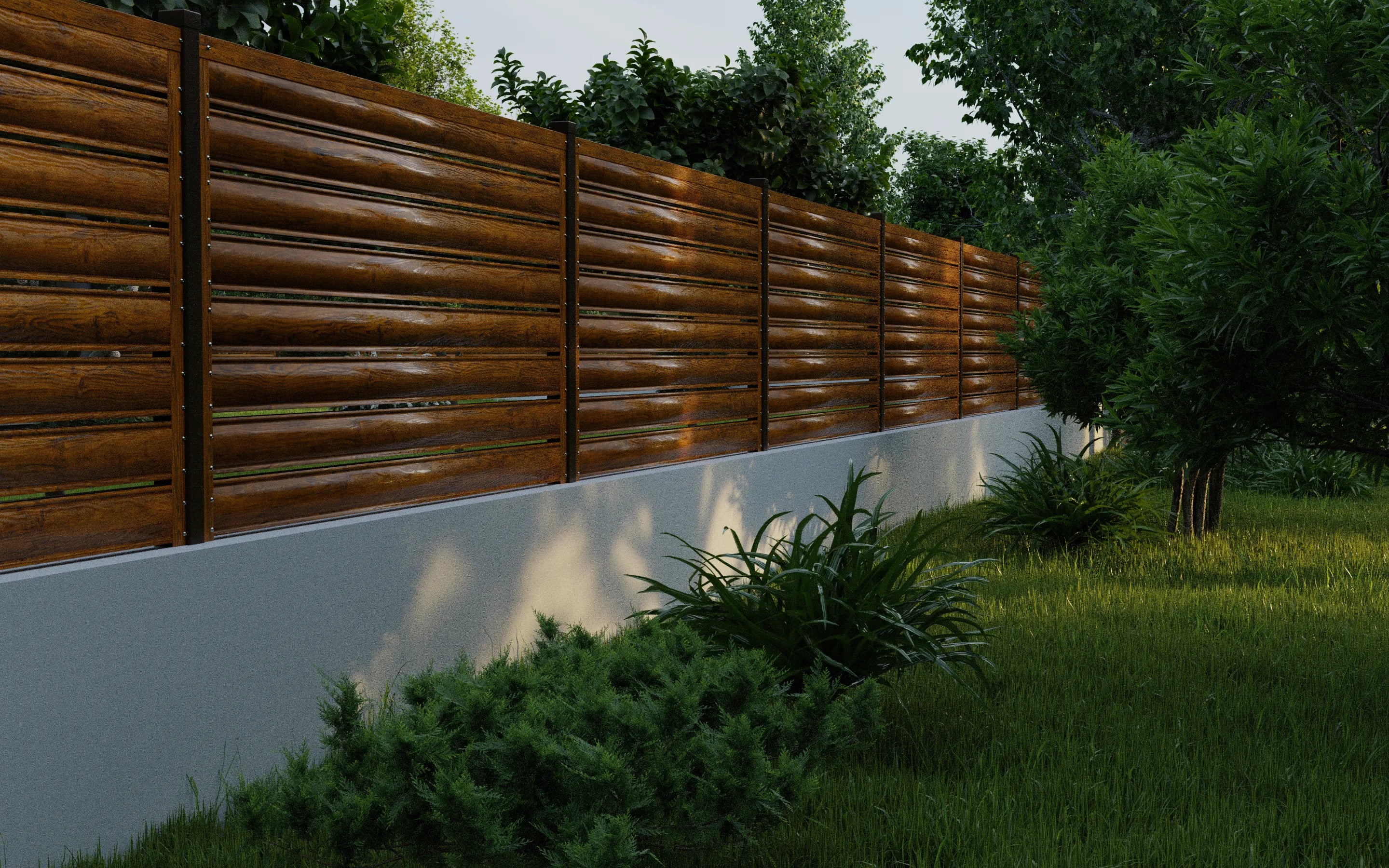

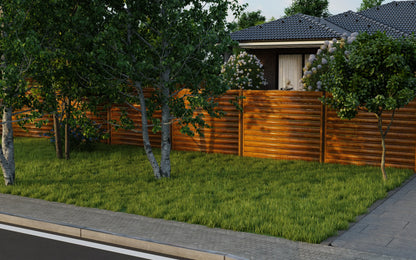

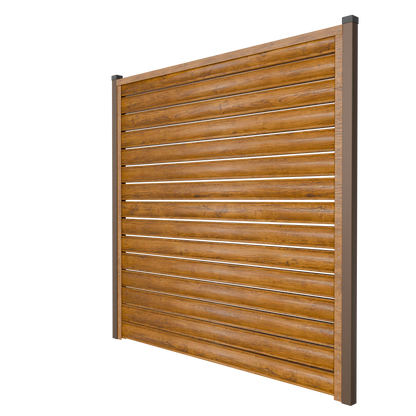

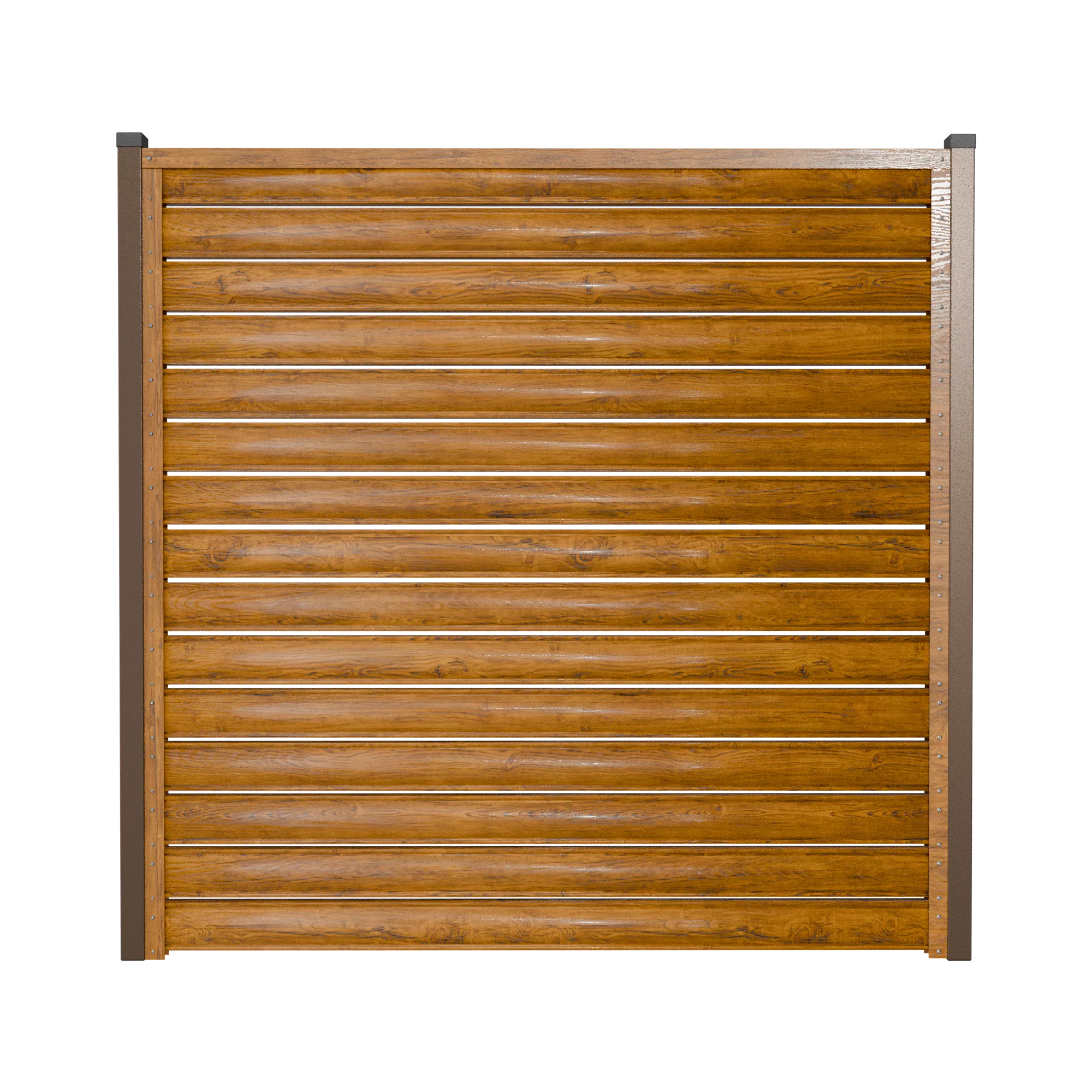

Schuttingpaneel Terra Eik

·      Premium Afwerking – Elegant. Modern en tijdloos.

·      Weer‑ en Corrosiebestendig – 15 jaar garantie van de fabrikant.

·      Eenvoudige Installatie – Ontworpen voor een gemakkelijke pasvorm en transport.

·      Laag Onderhoud – Geen schilderwerk of frequent onderhoud vereist.

·      Ideaal voor zowel Residentieel als Commercieel Gebruik – Geeft het eigendom een stijlvolle en veilige uitstraling.

1. “Lat” Profiel

Hoe het wordt geïnstalleerd: Geplaatst tussen de twee verticale “U” profielen,
van boven naar beneden gemonteerd, en op vier plaatsen (voor en achter) vastgezet met popnagels.

Doel: Biedt het visuele karakter van het paneel, zorgt voor privacy, laat luchtcirculatie toe.

2. Verticale “U” Profielen

Hoe het wordt geïnstalleerd: Direct bevestigd aan de dragende palen (metaal,
beton of baksteen) met meegeleverde schroeven of ankers. Voorgeboorde gaten zorgen
voor snelle en nauwkeurige uitlijning van de latprofielen, waardoor de installatietijd wordt verkort en
positie-fouten worden verminderd.

Doel: Vormt het zijframe van het paneel, ondersteunt en begeleidt de installatie
van de latprofielen, verbergt de uiteinden van de latten en biedt structurele stabiliteit.

3. Horizontaal “U” Profiel

Hoe het wordt geïnstalleerd: Geplaatst aan het uiteinde van de paneelassemblage, boven de
bovenkant van de twee verticale profielen en, indien van toepassing, een versterkingsprofiel. Het wordt doorgeboord samen met deze elementen en op vier punten vastgezet met popnagels.

Doel: Aesthetische afwerking die visueel de bovenkant van het paneel afsluit;
structureel verstevigt het de assemblage en versterkt de verbinding tussen
de verticale en latprofielen.

4. Versterkingsprofiel

Hoe het wordt geïnstalleerd: Centraal gemonteerd aan de achterkant van het paneel. Het is
automatisch inbegrepen voor bredere panelen: één profiel voor breedtes boven 1,30 m,
twee profielen voor breedtes boven 2,10 m. Geïnstalleerd op de achterkant door te boren en
te klinken in elke lat. Aan de onderkant wordt het bovendien verankerd via een L-vormige
beugel die aan de basis of fundering is bevestigd.

Doel: Versterkt het paneel op kritieke punten en voorkomt het doorbuigen van de latten in
bredere panelen, wat zorgt voor een uitgebalanceerde en solide structuur.

5. Popnagels

Bevestigingselementen die worden gebruikt om paneelonderdelen aan elkaar te bevestigen—zoals
toegang tot het latprofiel, versterkingsprofiel of horizontaal “U” profiel.

6. Zelftappende Schroeven

Wordt gebruikt om de verticale “U” profielen aan metalen palen te bevestigen zonder de noodzaak
voor voorboren.

7. Muurankers

Bevestigingssysteem voor betonnen of bakstenen palen: het anker wordt in het
substraatmateriaal geplaatst, en het profiel wordt vervolgens met schroeven vastgezet op de
juiste punten.

8. Montagebeugel

Een L-vormige metalen beugel die wordt gebruikt voor extra bevestiging van het versterkingsprofiel aan de basis, zodat het stevig aan de fundering wordt vastgemaakt.

Materiaal: Gegalfaniseerd stalen plaat, voorbedrukt en gecoat met polymeerverf.

Paneelbreedte: 37mm.

Paneelgrootte: 0.9m(L) x 2.048m(H); 1m(L) x 1.792m(H); 1m(L) x 2.048m(H); 1.5m(L) x 1.792m(H); 1.8m(L) x 1.152m(H); 1.8m(L) x 1.536m(H); 1.8m(L) x 1.792m(H); 1.8m(L) x 2.048m(H);

Beschermende Coating: AlZn120, ZnMg120, ZnMg160, Zn225, Zn225, Zn275.

Gebruik/Toepassing: Omheiningsmaterialen voor bouwdoeleinden.

Kwaliteitscertificering: CE, SR EN 14782:2006, SR EN ISO 2808:2007
