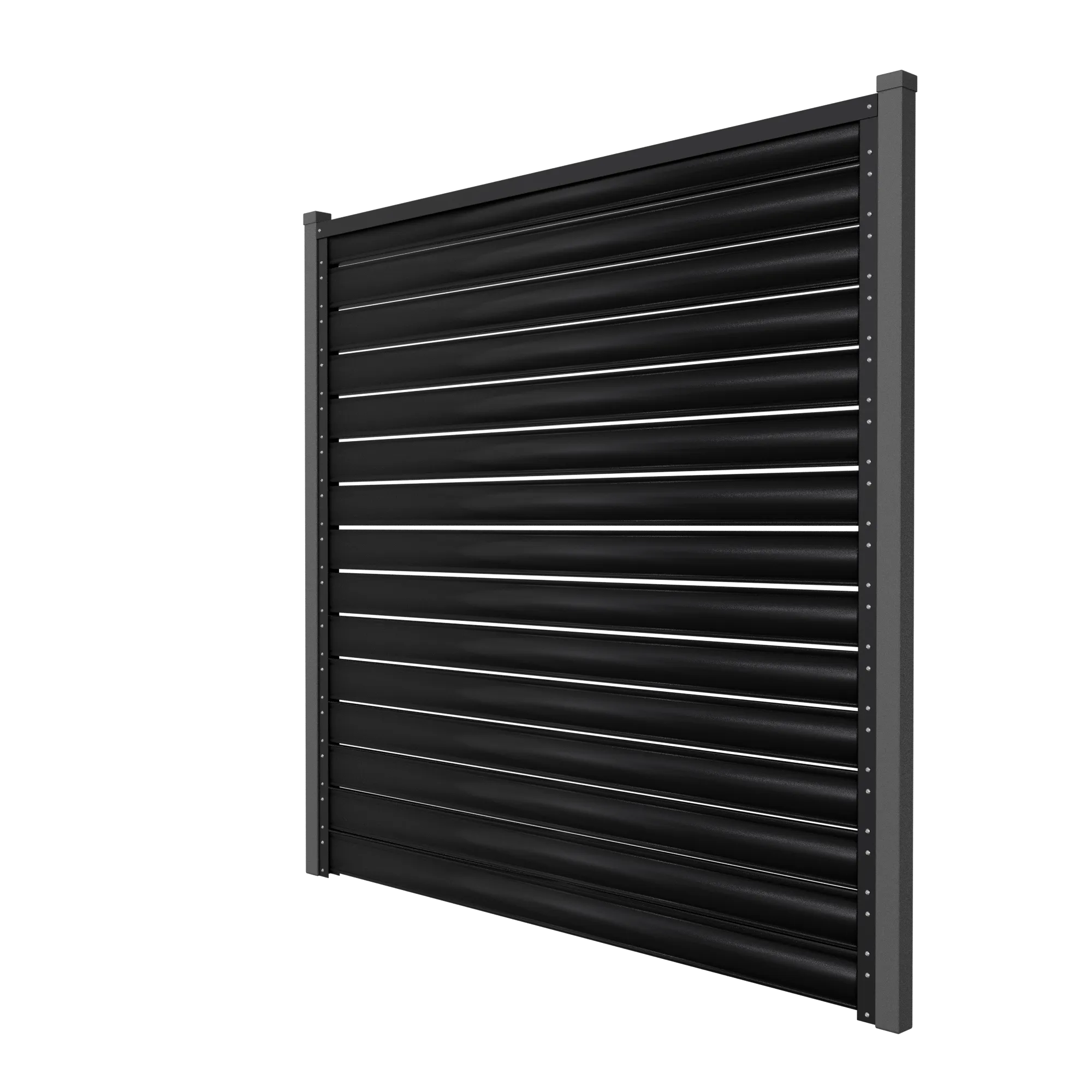

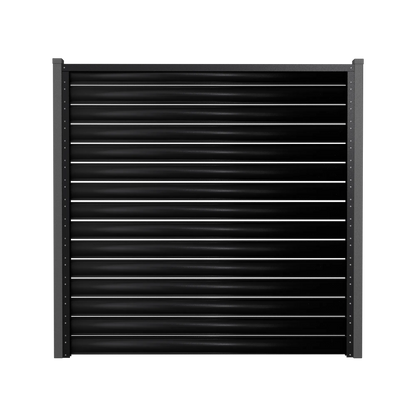

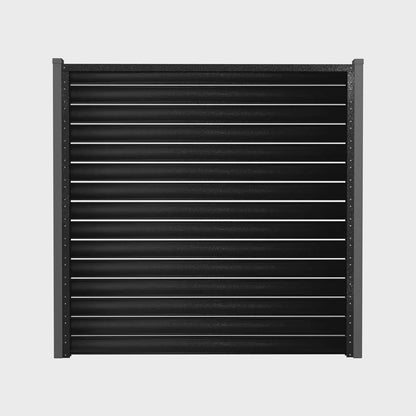

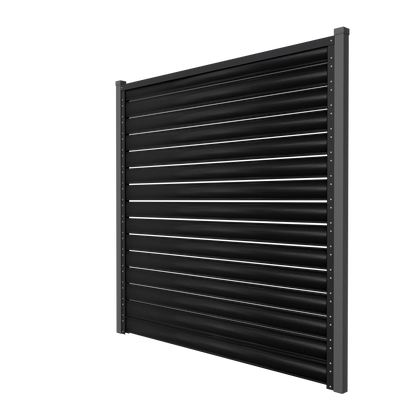

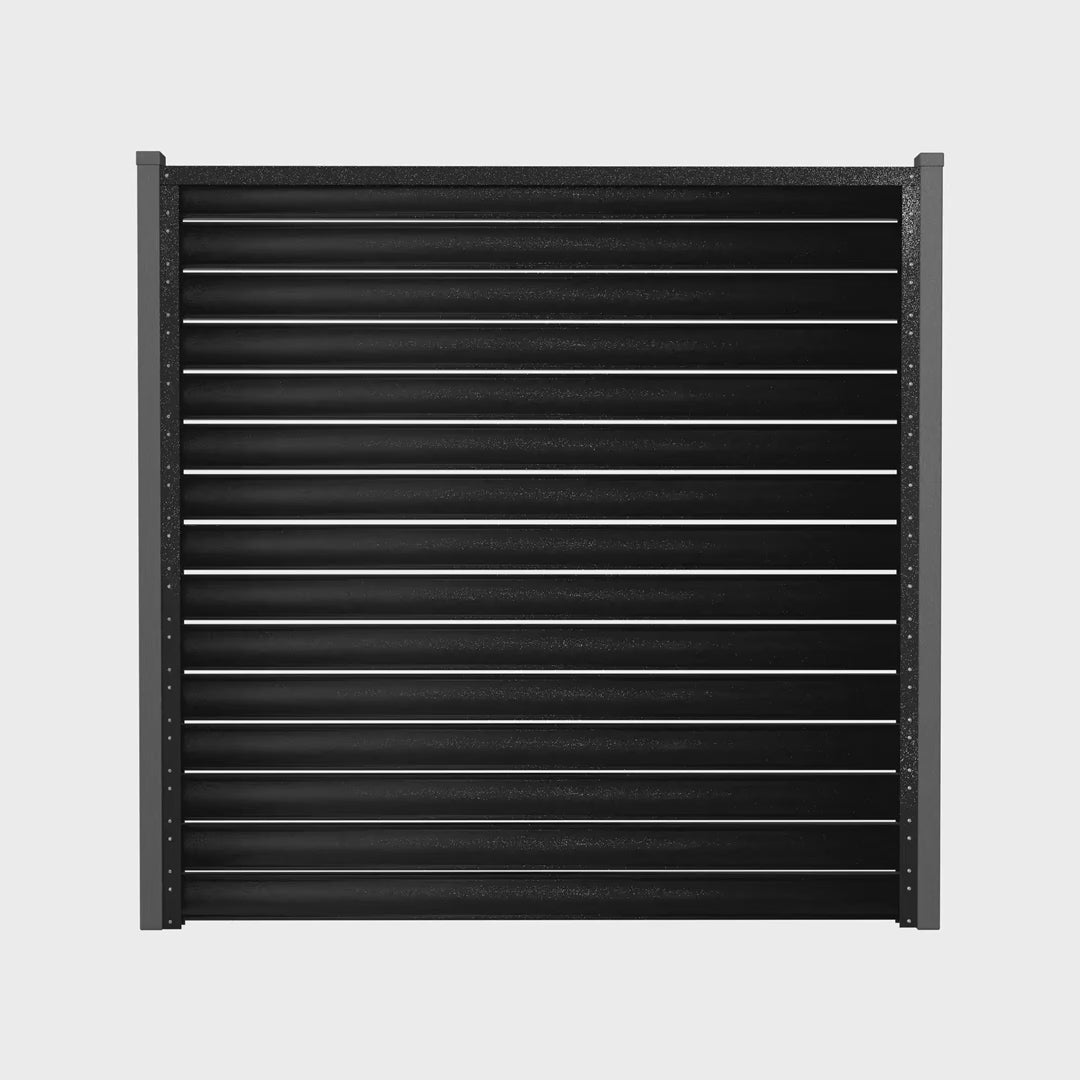

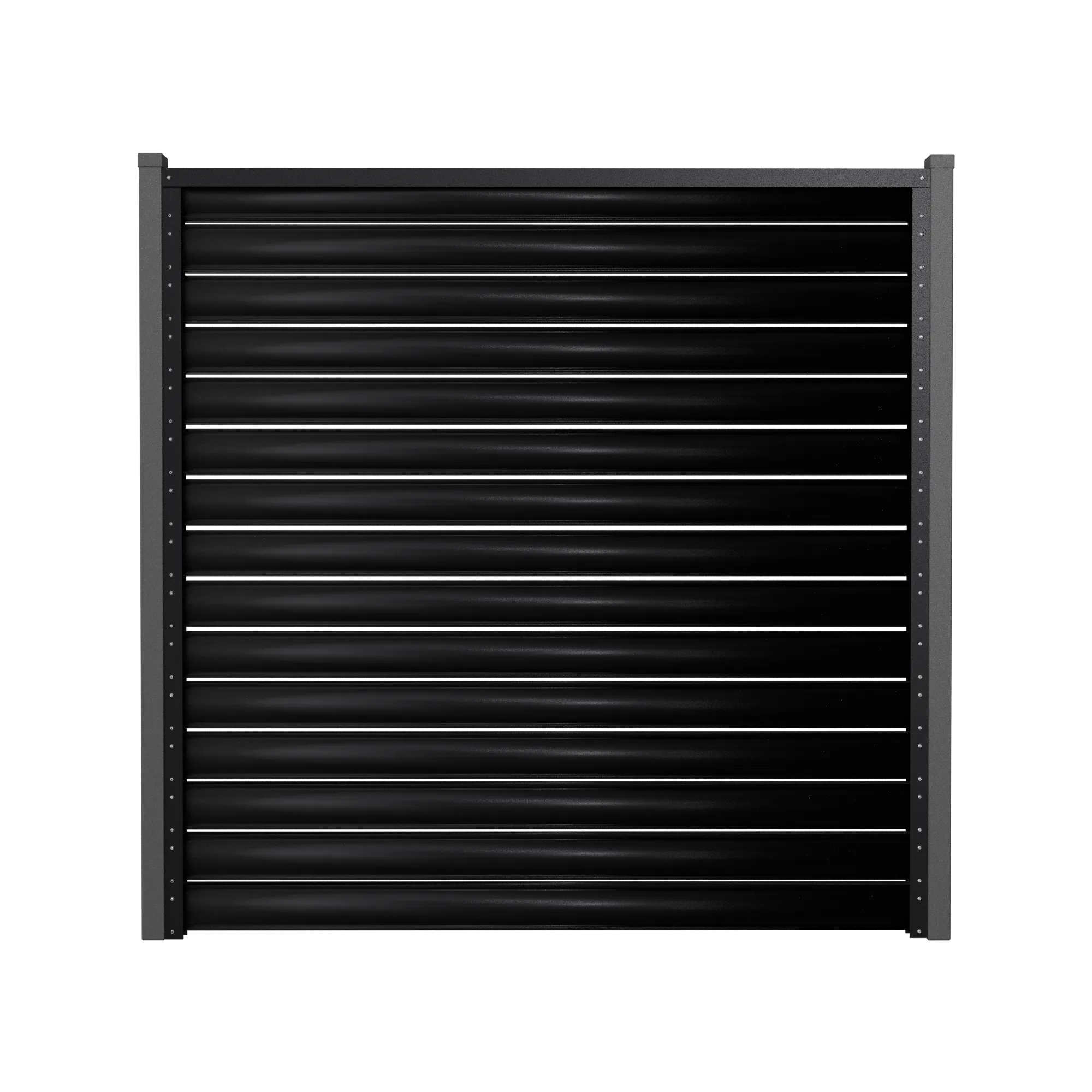

Schuttingpaneel Terra | Metallic Zwart | RAL9005

· Premium Afwerking – Elegant. Modern en tijdloos.

· Weer- & Corrosiebestendig – 15 jaar garantie van de fabrikant.

· Eenvoudige Installatie – Ontworpen voor een eenvoudige montage en transport.

· Laag Onderhoud – Geen schilderwerk of frequent onderhoud vereist.

· Ideaal voor zowel Residentieel als Commercieel Gebruik – Geeft het pand een stijlvolle en veilige uitstraling.

1. “Slat” Profiel

Hoe het wordt geïnstalleerd: Geplaatst tussen de twee verticale “U” profielen,
van boven naar beneden gemonteerd en op vier plaatsen (voor en achter) vastgezet met pop
rivetten.

Doel: Biedt het visuele karakter van het paneel, zorgt voor privacy, en laat
aircirculatie toe.

2. Verticale “U” Profielen

Hoe het wordt geïnstalleerd: Bevestigd direct op de ondersteunende palen (metaal,
beton of baksteen) met de meegeleverde schroeven of pluggen. Voorgeboorde gaten zorgen voor
gemakkelijke en nauwkeurige uitlijning van de latprofielen, wat installatie tijd bespaart en
positie-fouten vermindert.

Doel: Vormen het zijframe van het paneel, ondersteunen en geleiden de installatie
van de latprofielen, verbergen de uiteinden van de latten en zorgen voor structurele stabiliteit.

3. Horizontale “U” Profiel

Hoe het wordt geïnstalleerd: Geplaatst aan het uiteinde van de paneelassemblage, over de
top van de twee verticale profielen en, indien van toepassing, een verstevigings
profiel. Het wordt doorgeboord samen met deze elementen en op vier
punten vastgezet met pop rivetten.

Doel: Aesthetische afwerking die de bovenkant van het paneel visueel afsluit;
structureel verstrakt het de assemblage en versterkt de verbinding tussen de
verticale en latprofielen.

4. Verstevigingsprofiel

Hoe het wordt geïnstalleerd: Geplaatst in het midden aan de achterkant van het paneel. Het wordt
automatisch toegevoegd voor bredere panelen: één profiel voor breedtes boven 1,30 m,
twee profielen voor breedtes boven 2,10 m. Geïnstalleerd aan de achterkant door te boren en
rivetten in elke lat. Aan de onderkant wordt het extra verankerd via een L‑vormige
beugel die aan de basis of fundering is bevestigd.

Doel: Versterkt kritisch het paneel en voorkomt het doorbuigen van de latten in
bredere panelen, wat zorgt voor een gebalanceerde en stevige structuur.

5. Pop Rivetten

Bevestigingsmiddelen die worden gebruikt om paneelcomponenten met elkaar te verbinden, zoals
de latprofielen, het verstevigingsprofiel of het horizontale “U” profiel.

6. Zelftappende Schroeven

Worden gebruikt om de verticale “U” profielen aan metalen palen te bevestigen zonder de noodzaak
voor voorboren.

7. Wandpluggen

Bevestigingssysteem voor betonnen of bakstenen palen: de plug wordt in het
ondergrondmateriaal geplaatst, en het profiel wordt vervolgens vastgezet met schroeven op de
juiste punten.

8. Montagebeugel

Een L‑vormige metalen beugel die wordt gebruikt voor extra bevestiging van het verstevigings
profiel aan de onderkant, waardoor het stevig aan de fundering wordt bevestigd.

Materiaal: Gegalvaniseerde staalplaat, vooraf gelakt en voorzien van een polymeerverflaag.

Paneelbreedte: 37 mm.

Paneelgrootte: 0,9 m (L) × 2,048 m (H); 1 m (L) × 1,792 m (H); 1 m (L) × 2,048 m (H); 1,5 m (L) × 1,792 m (H); 1,8 m (L) × 1,152 m (H); 1,8 m (L) × 1,536 m (H); 1,8 m (L) × 1,792 m (H); 1,8 m (L) × 2,048 m (H).

Beschermende coating: AlZn120, ZnMg120, ZnMg160, Zn225, Zn225, Zn275.

Toepassing / Gebruik: Omheiningsmaterialen voor bouwkundige doeleinden.

Kwaliteitscertificering: CE, SR EN 14782:2006, SR EN ISO 2808:2007
