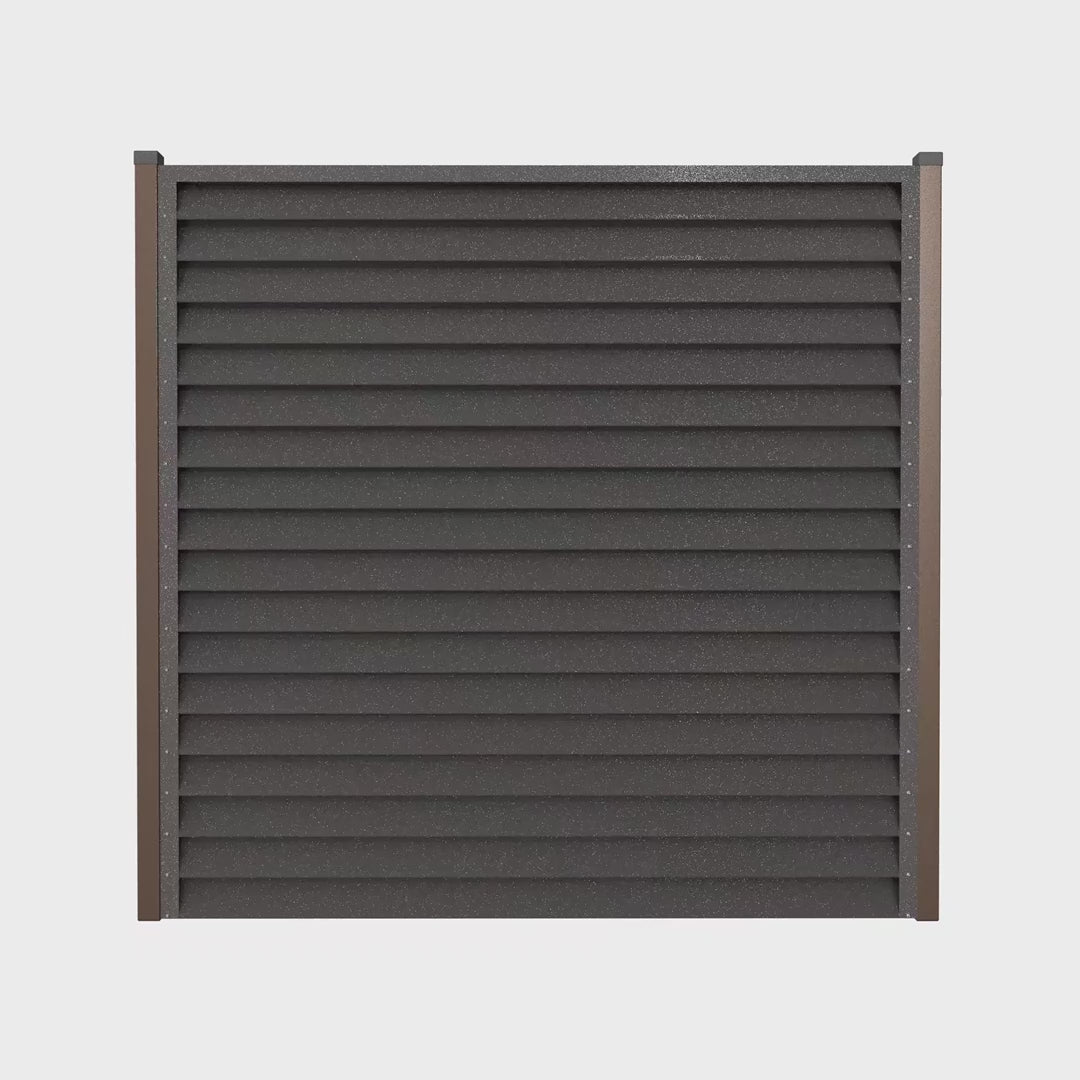

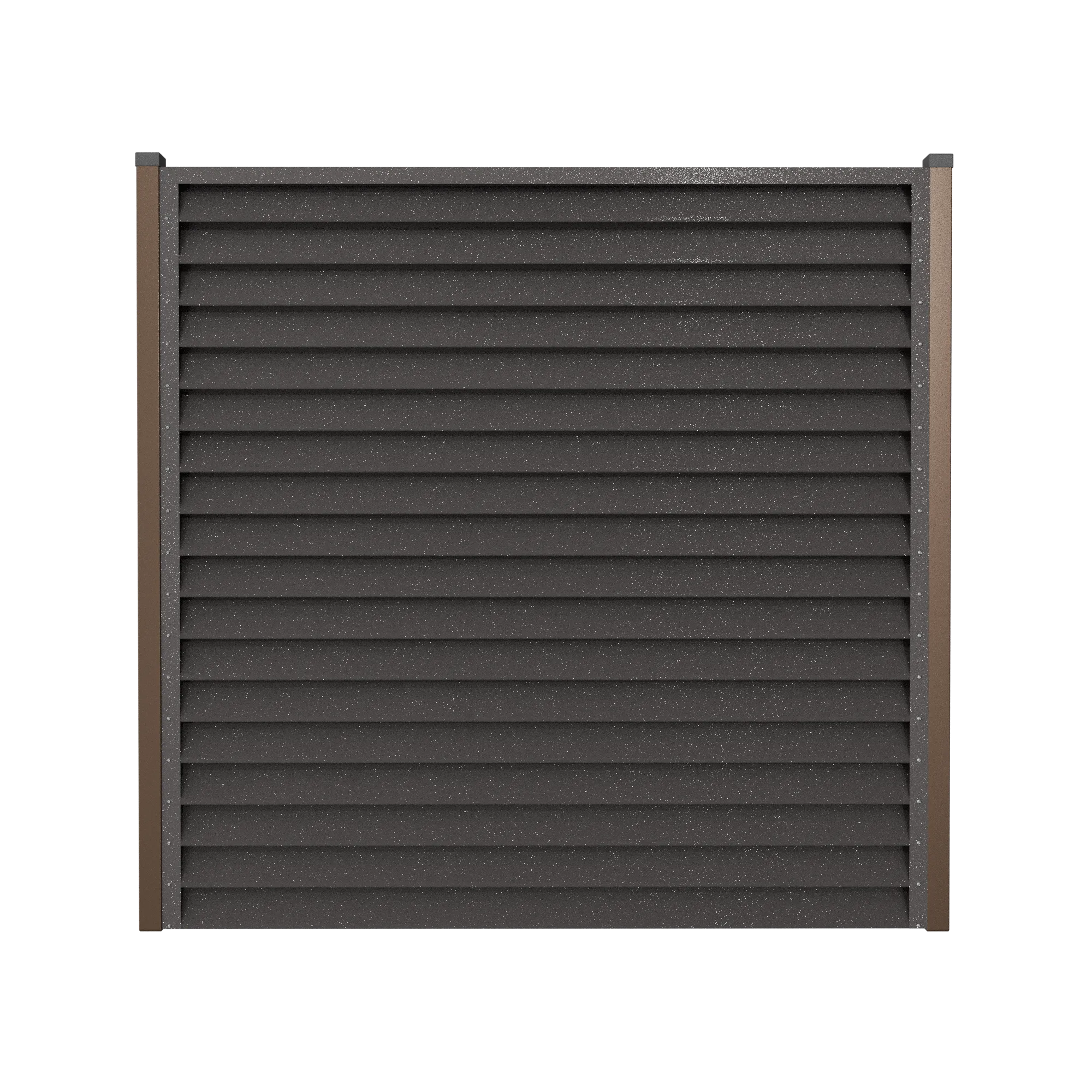

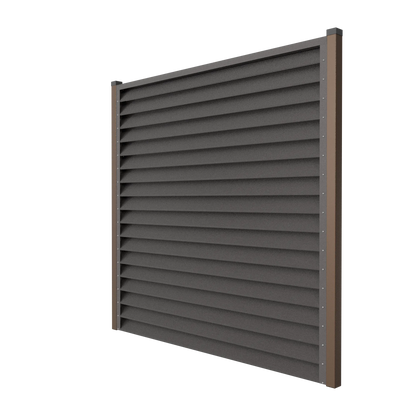

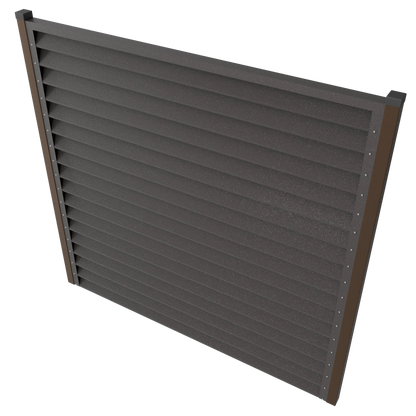

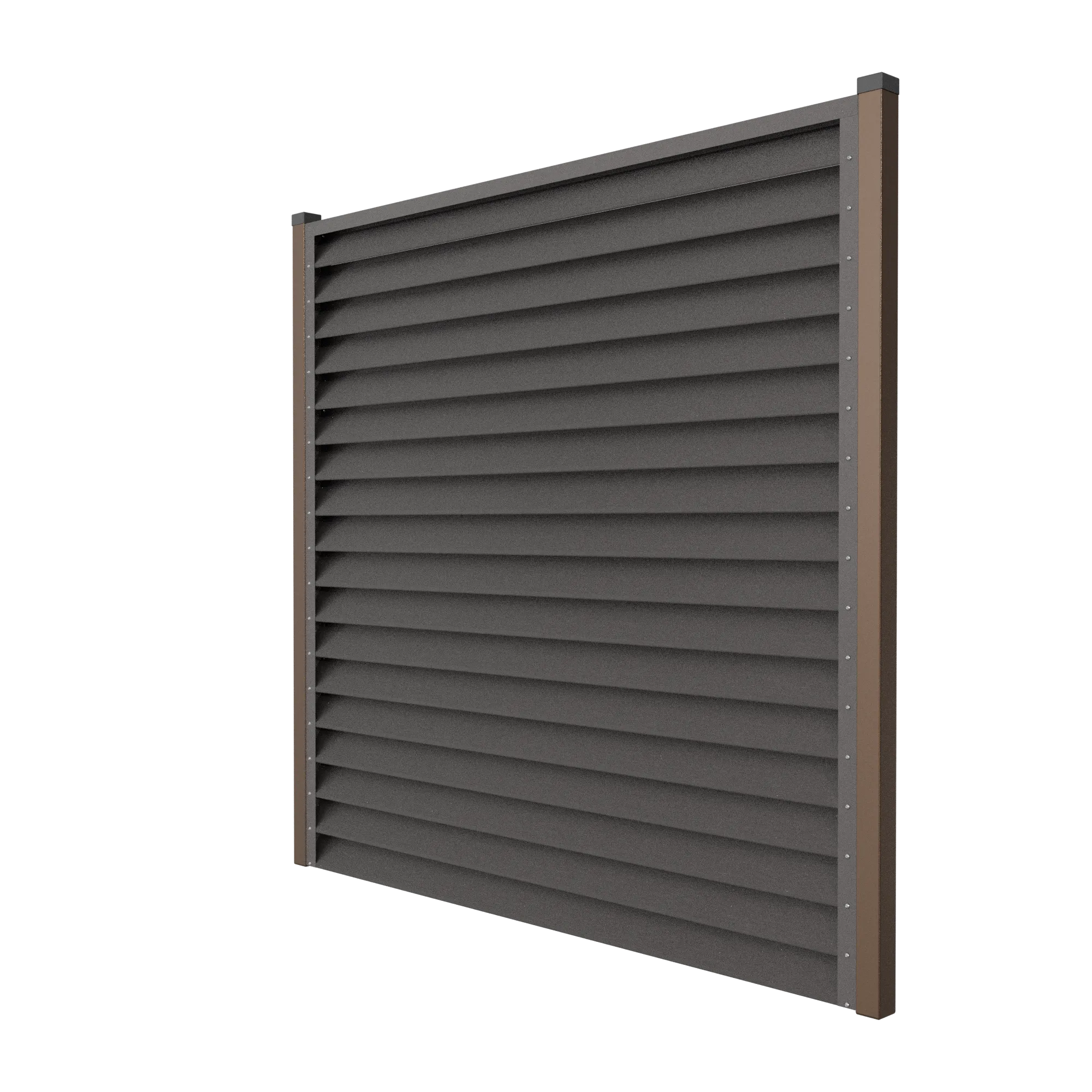

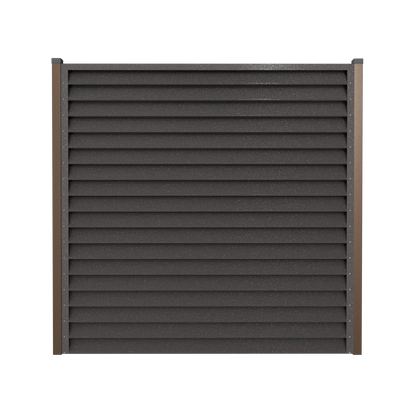

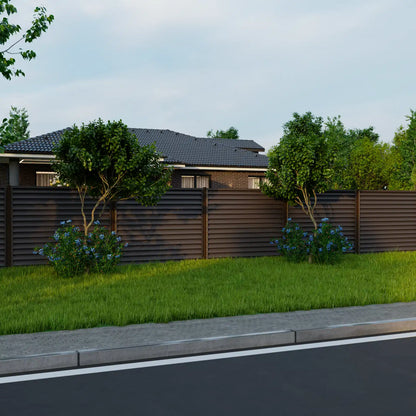

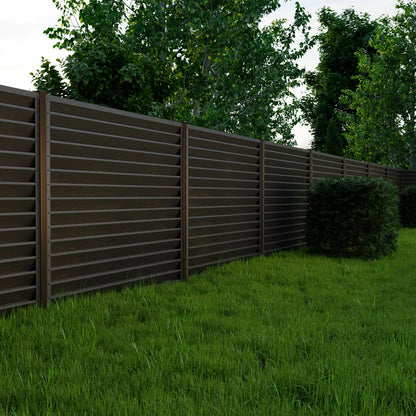

Schuttingpaneel Sigma | Donkerbruin | RAL8019

·      Premium Afwerking – Elegant. Modern en tijdloos.

·      Weer- & corrosiebestendig – 15 jaar garantie van de fabrikant.

·      Gemakkelijke Installatie – Ontworpen voor een eenvoudige pasvorm en transport.

·      Weinig Onderhoud – Geen schilderen of frequent onderhoud nodig.

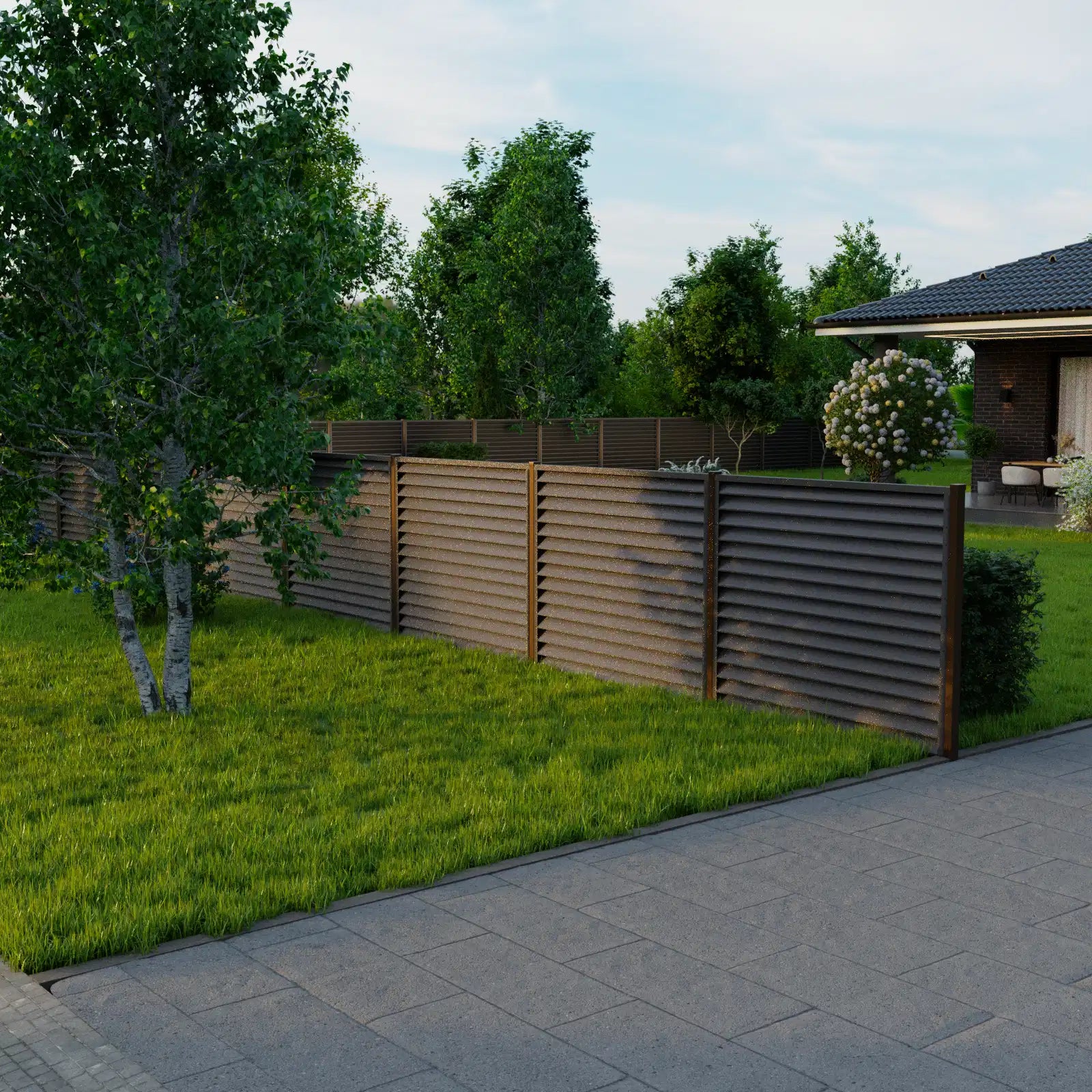

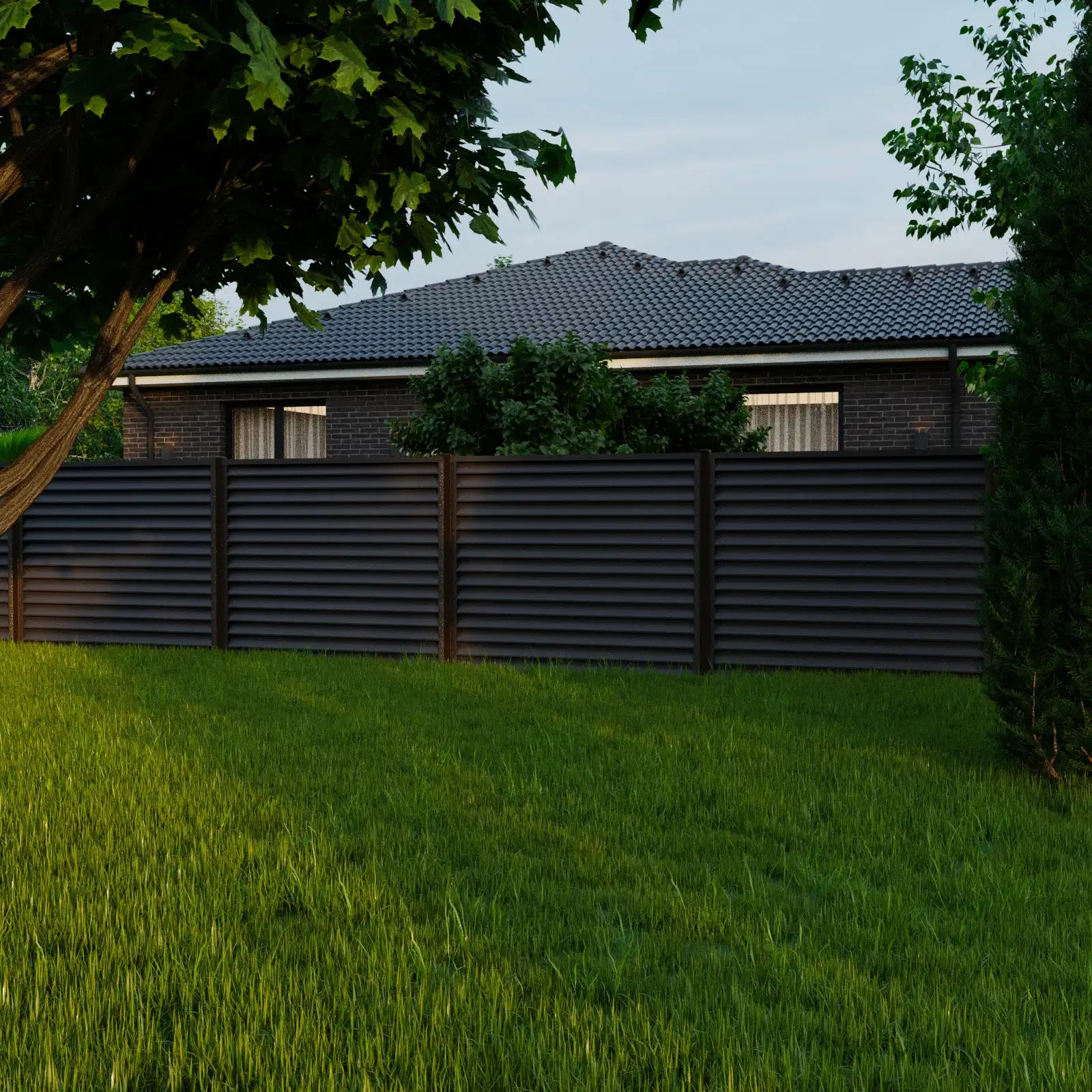

·      Ideaal voor zowel woon- als commerciële toepassingen – Geeft het pand een stijlvolle en veilige uitstraling.

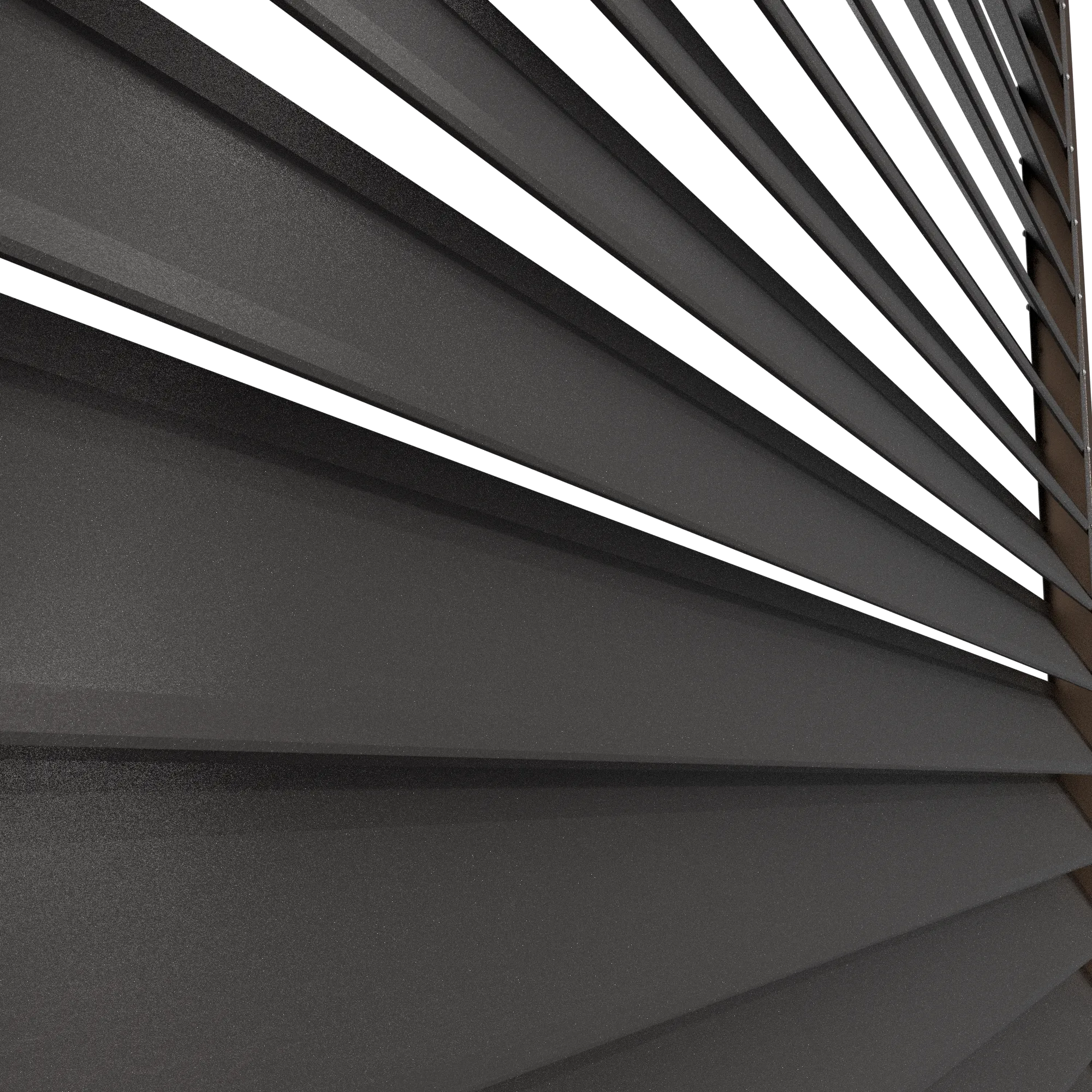

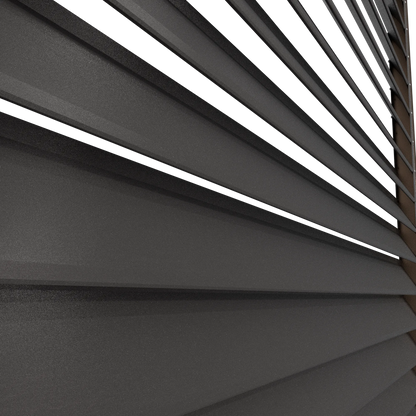

1. “Lat” Profiel

Hoe het wordt geïnstalleerd: Geplaatst tussen de twee verticale “U”-profielen,
gemonteerd van boven naar beneden, en op vier plaatsen (voor- en achterkant) bevestigd met popnagels.

Doel: Geeft het paneel zijn visuele karakter, zorgt voor privacy en
laat luchtcirculatie toe.

2. Verticale “U”-profielen

Hoe het wordt geïnstalleerd: Direct bevestigd aan de ondersteunende palen (metaal,
beton of baksteen) met de meegeleverde schroeven of ankers. Voorgeboorde gaten zorgen voor een snelle en nauwkeurige uitlijning van de latprofielen, wat installatie tijd bespaart en positioneringsfouten vermindert.

Doel: Vormen het zijframe van het paneel, ondersteunen en begeleiden de installatie
van de latprofielen, verbergen de latteneinden en zorgen voor structurele stabiliteit.

3. Horizontaal “U”-profiel

Hoe het wordt geïnstalleerd: Geplaatst aan het uiterste eind van de paneelassemblage, over de
bovenste uiteinden van de twee verticale profielen en, indien van toepassing, een verstevigingsprofiel. Het wordt samen met deze elementen doorboord en op vier plaatsen met popnagels bevestigd.

Doel: Esthetische afwerking die de bovenkant van het paneel visueel afsluit;
structureel verstevigt het de assemblage en versterkt de verbinding tussen
de verticale en latprofielen.

4. Verstevigingsprofiel

Hoe het wordt geïnstalleerd: Centraal gemonteerd aan de achterkant van het paneel. Wordt automatisch toegevoegd voor bredere panelen: één profiel voor breedtes boven 1,30 m,
twee profielen voor breedtes boven 2,10 m. Geïnstalleerd aan de achterkant door in elke lat te boren en te popnagelen. Onderaan wordt het extra verankerd via een L-vormige beugel die aan de basis of fundering is bevestigd.

Doel: Verstevigt het paneel kritisch en voorkomt doorbuigen van latten bij bredere panelen,
waardoor een gebalanceerde en stevige structuur ontstaat.

5. Popnagels

Bevestigingselementen gebruikt om paneelonderdelen aan elkaar te bevestigen — zoals het latprofiel, verstevigingsprofiel of horizontaal “U”-profiel.

6. Zelftappende Schroeven

Gebruikt om de verticale “U”-profielen aan metalen palen te bevestigen zonder voor te boren.

7. Wandankers

Bevestigingssysteem voor betonnen of bakstenen palen: de anker wordt in het onderliggende materiaal geplaatst, waarna het profiel op de juiste punten met schroeven wordt bevestigd.

8. Montagebeugel

Een L-vormige metalen beugel gebruikt voor extra bevestiging van het verstevigingsprofiel aan de basis, waardoor het stevig aan de fundering wordt vastgezet.

Materiaal: Gegalvaniseerd staalplaat, voorgedrukt en gecoat met polymeerverf.

Paneelbreedte: 55mm.

Paneelmaat: 0,9m(L) x 204,5m(H); 1m(L) x 1,845m(H); 1m(L) x 204,5m(H); 1,5m(L) x 1,846m(H); 1,8m(L) x 1,245m(H); 1,8m(L) x 1,545m(H); 1,8m(L) x 1,845m(H); 1,8m(L) x 2,045m(H);

Beschermende coating: AlZn120, ZnMg120, ZnMg160, Zn225, Zn225, Zn275.

Gebruik/Toepassing: Schuttingmaterialen voor bouwdoeleinden.

Kwaliteitscertificering: CE, SR EN 14782:2006, SR EN ISO 2808:2007.
