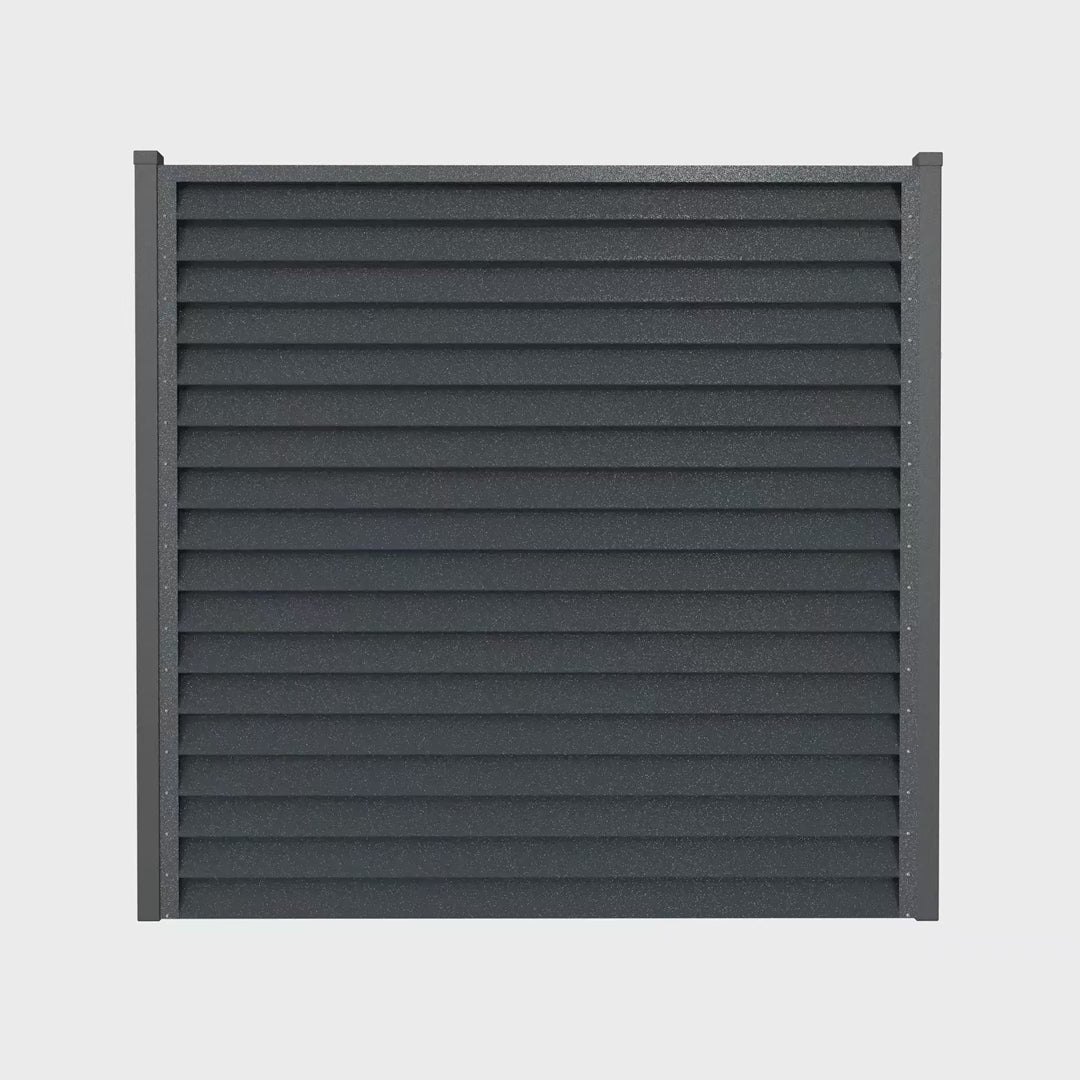

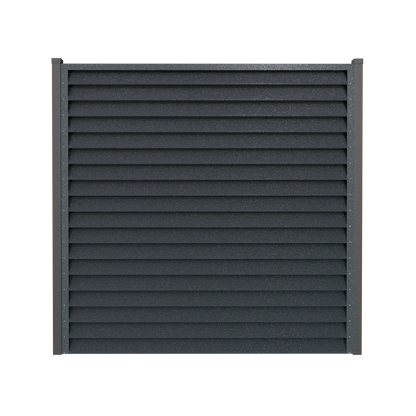

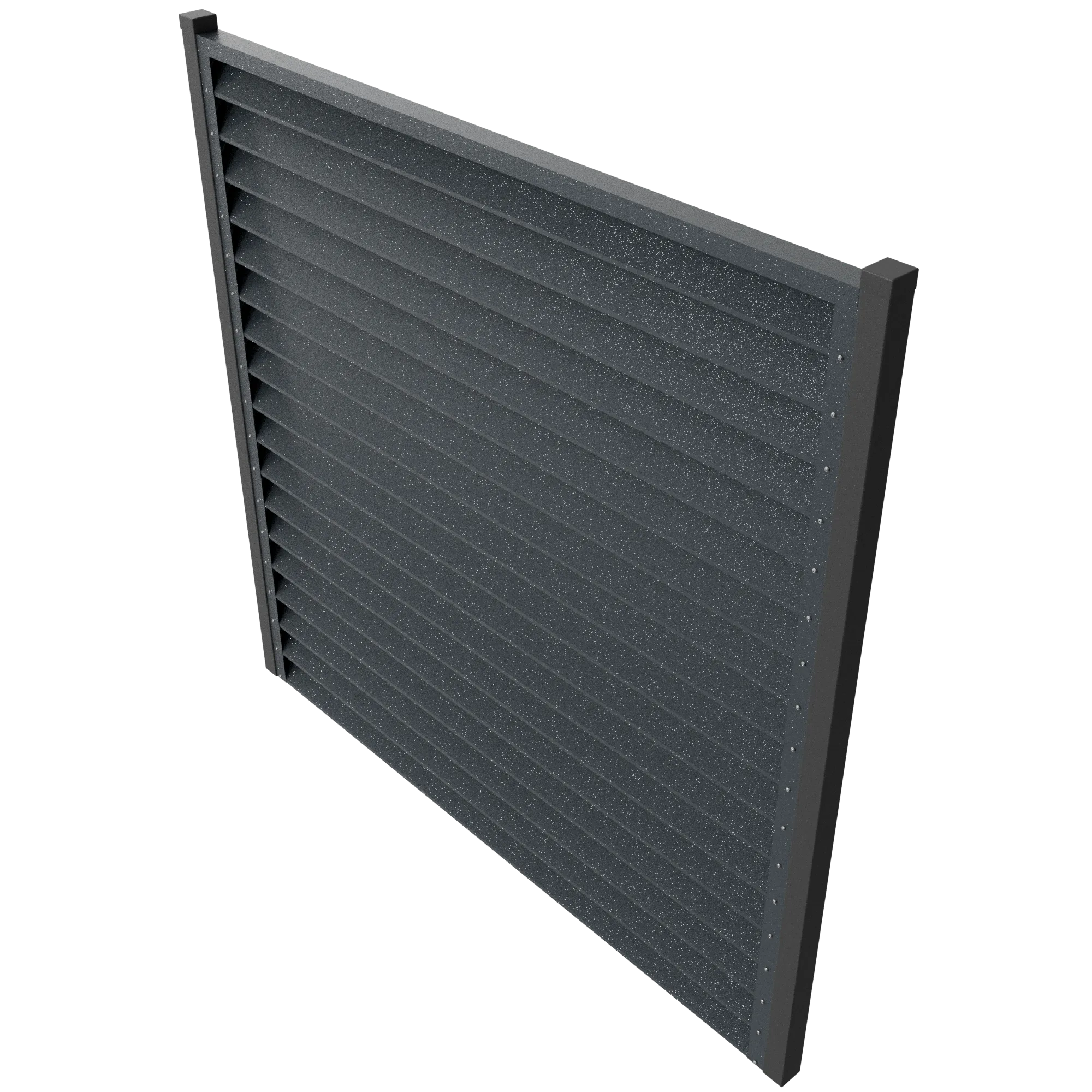

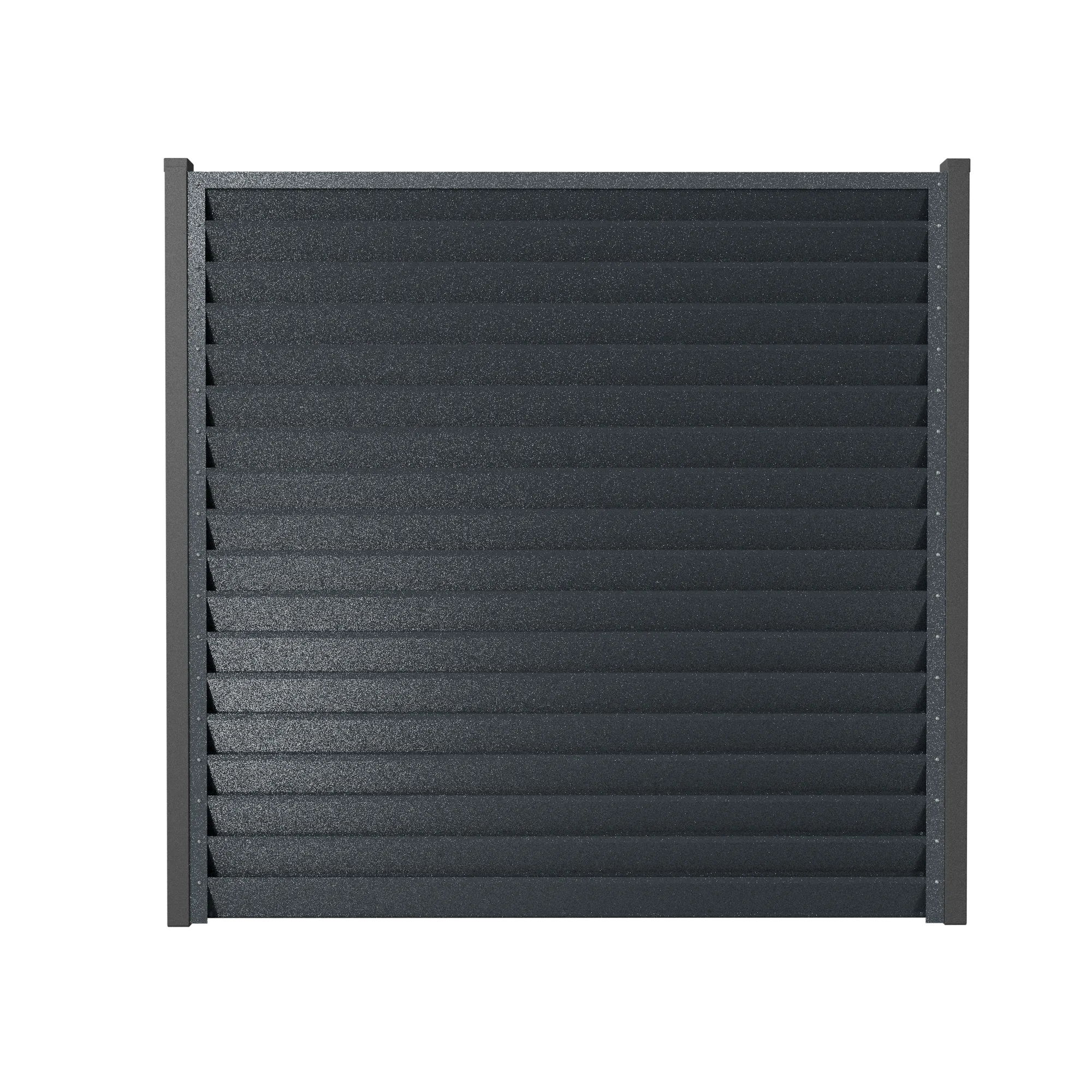

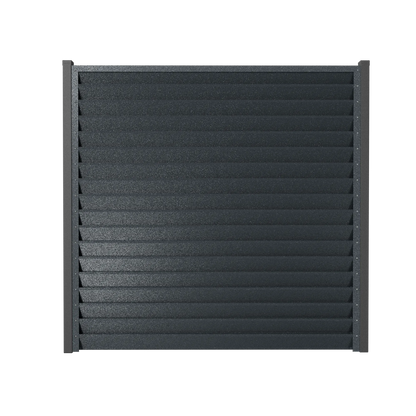

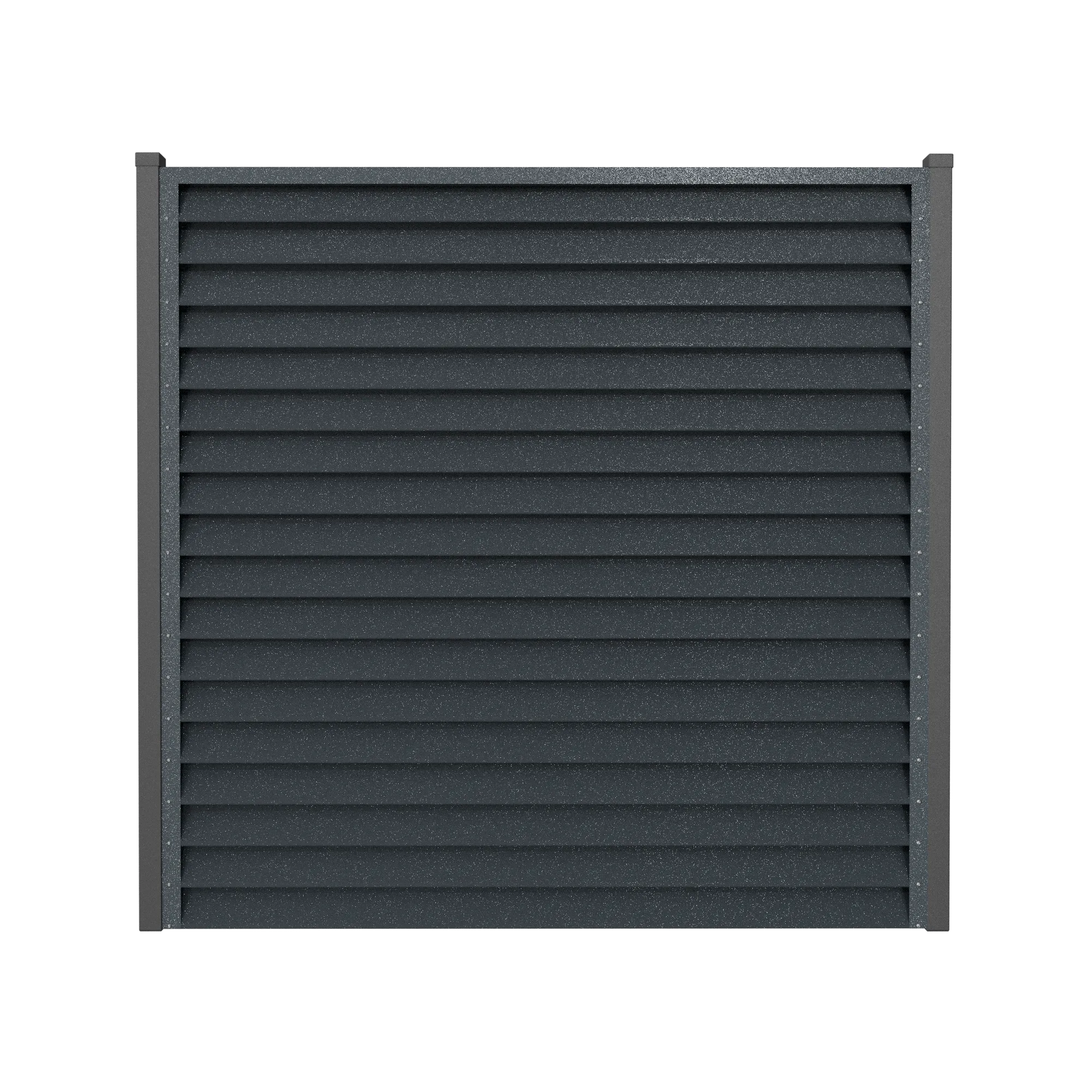

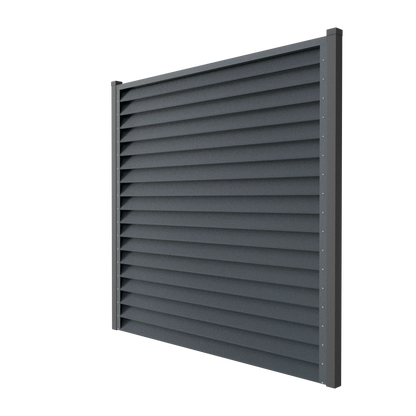

Schuttingpaneel Sigma | Antraciet Grijs | RAL7016

·      Premium Afwerking – Elegant. Modern en tijdloos.

·      Weer- & Corrosiebestendig – 15 jaar garantie van de fabrikant.

·      Eenvoudige Installatie – Ontworpen voor eenvoudige montage en transport.

·      Weinig Onderhoud – Geen schilderwerk of frequent onderhoud nodig.

·      Ideaal voor zowel Residentieel als Commercieel Gebruik – Geeft het pand een stijlvolle en veilige uitstraling.

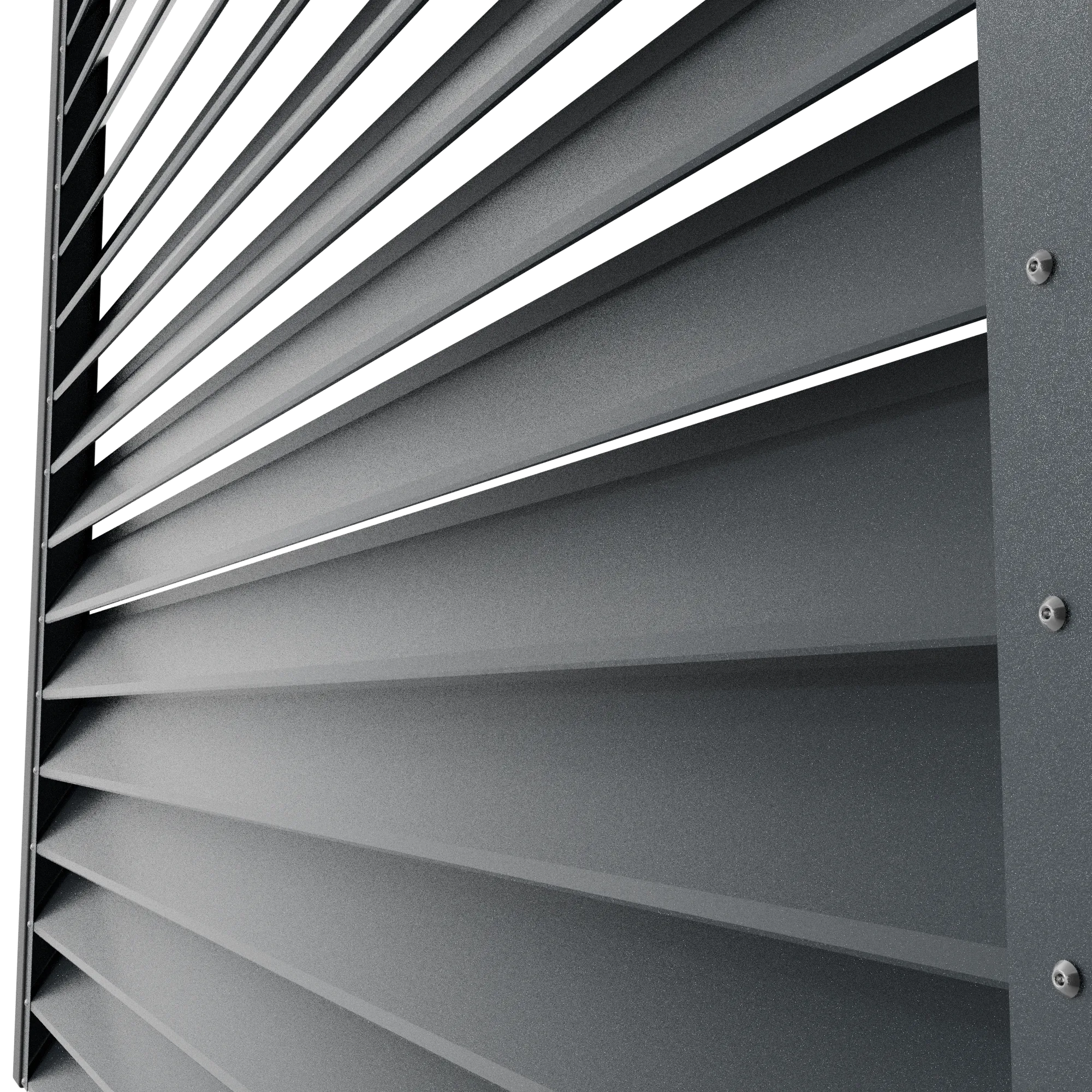

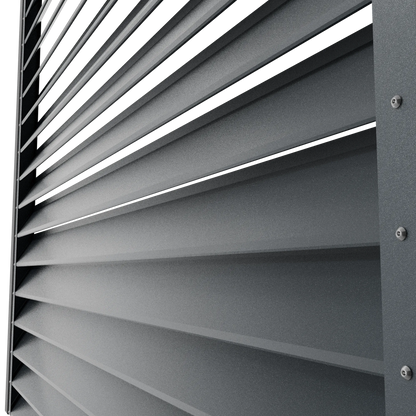

1. “Lamellen”-profiel

Hoe het wordt geïnstalleerd: Geplaatst tussen de twee verticale “U”-profielen, van boven naar beneden gemonteerd en op vier plekken (voor- en achterkant) bevestigd met popnagels.

Doel: Bepaalt het visuele karakter van het paneel, biedt privacy en laat luchtcirculatie toe.

2. Verticale “U”-profielen

Hoe het wordt geïnstalleerd: Direct bevestigd aan de dragende palen (metaal, beton of baksteen) met meegeleverde schroeven of ankers. Voorgeboorde gaten zorgen voor snelle en precieze uitlijning van de lamelprofielen, waardoor installatietijd wordt bespaard en positioneringsfouten geminimaliseerd.

Doel: Vormen het zijframe van het paneel, ondersteunen en begeleiden de installatie van de lamelprofielen, verbergen de uiteinden van de lamellen en bieden structurele stabiliteit.

3. Horizontaal “U”-profiel

Hoe het wordt geïnstalleerd: Geplaatst aan het uiteinde van de paneelconstructie, over de bovenkanten van de twee verticale profielen en, indien van toepassing, een verstevigingsprofiel. Wordt samen met deze elementen doorboord en op vier punten bevestigd met popnagels.

Doel: Esthetische afwerking die de bovenkant van het paneel visueel afsluit; structureel verstevigt het de assemblage en versterkt de verbinding tussen de verticale en lamelprofielen.

4. Verstevigingsprofiel

Hoe het wordt geïnstalleerd: Centraal gemonteerd aan de achterzijde van het paneel. Automatisch inbegrepen bij bredere panelen: één profiel voor breedtes boven 1,30 m, twee profielen voor breedtes boven 2,10 m. Geïnstalleerd aan de achterzijde door te boren en popnagels in elke lamel. Aan de onderzijde extra verankerd via een L‑vormige beugel die aan de basis of fundering is bevestigd.

Doel: Biedt kritische versterking van het paneel en voorkomt vervorming (doorbuiging) van lamellen bij bredere panelen, wat zorgt voor een evenwichtige en stevige structuur.

5. Popnagels

Bevestigingselementen gebruikt om paneelonderdelen aan elkaar te verbinden – zoals het lamelprofiel, verstevigingsprofiel of horizontale “U”-profiel.

6. Zelftappende schroeven

Gebruikt om de verticale “U”-profielen aan metalen palen te bevestigen zonder voorboren.

7. Muurankers

Bevestigingssysteem voor betonnen of bakstenen palen: de anker wordt in het onderliggende materiaal ingebracht, waarna het profiel op de juiste punten wordt vastgezet met schroeven.

8. Montagebeugel

Een L‑vormige metalen beugel gebruikt voor extra bevestiging van het verstevigingsprofiel aan de basis, stevig verankerd aan de fundering.

Materiaal: Verzinkt stalen plaat, voorbedrukt en gecoat met polymeerverf.

Paneelbreedte: 55mm.

Paneelafmetingen: 0.9m(L) x 204.5m(H); 1m(L) x 1.845m(H); 1m(L) x 204.5m(H); 1.5m(L) x 1.846m(H); 1.8m(L) x 1.245m(H); 1.8m(L) x 1.545m(H); 1.8m(L) x 1.845m(H); 1.8m(L) x 2.045m(H);

Beschermende Coating: AlZn120, ZnMg120, ZnMg160, Zn225, Zn225, Zn275.

Toepassing/Gebruik: Omheiningsmateriaal voor bouwdoeleinden.

Kwaliteitscertificering: CE, SR EN 14782:2006, SR EN ISO 2808:2007.
