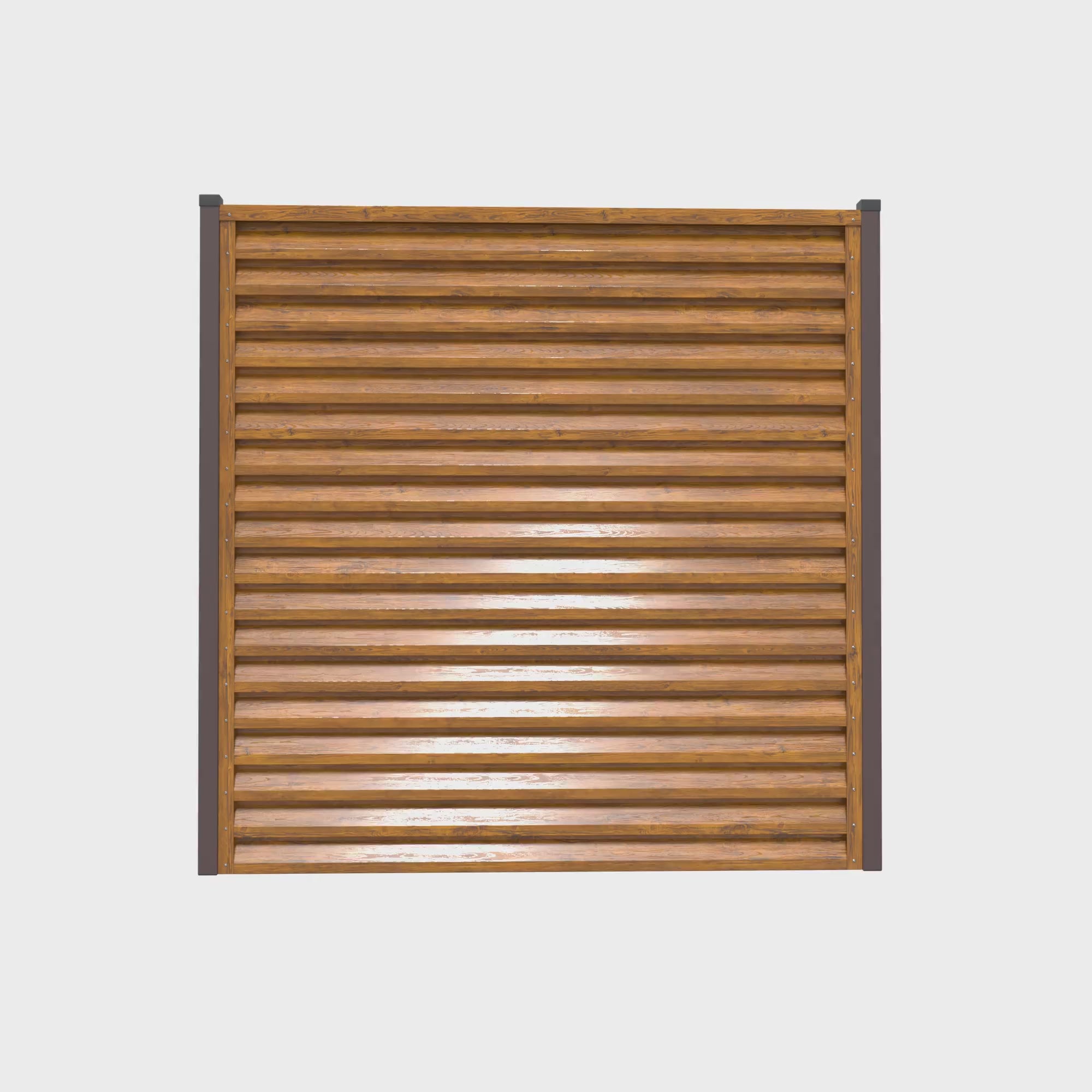

Schuttingpaneel Atlas Eik

·      Premium Afwerking – Elegant. Modern en tijdloos.

·      Weer- en corrosiebestendig – 15 jaar garantie van de fabrikant.

·      Eenvoudige Installatie – Ontworpen voor eenvoudige montage en transport.

·      Laag Onderhoud – Geen schilderen of frequent onderhoud vereist.

·      Ideaal voor zowel Residentieel als Commercieel Gebruik – Geeft het pand een stijlvolle en veilige uitstraling.

1. “Lat” Profiel

Hoe het wordt geïnstalleerd: Geplaatst tussen de twee verticale “U”-profielen,
gemonteerd van boven naar beneden, en op vier plaatsen (voor- en achterkant) vastgezet met popnagels.

Doel: Geeft het paneel zijn visuele karakter, zorgt voor privacy, laat luchtcirculatie toe.

2. Verticale “U”-Profielen

Hoe het wordt geïnstalleerd: Direct bevestigd aan de steunpalen (metaal,
beton of baksteen) met meegeleverde schroeven of pluggen. Voorgeboorde gaten zorgen
voor snelle en nauwkeurige uitlijning van de latprofielen, besparen installatietijd en
verminderen positioneringsfouten.

Doel: Vormen het zijframe van het paneel, ondersteunen en begeleiden de installatie
van de latprofielen, verbergen de latuiteinden en zorgen voor structurele stabiliteit.

3. Horizontaal “U”-Profiel

Hoe het wordt geïnstalleerd: Geplaatst aan het uiterste einde van de paneelassemblage, over de
topuiteinden van de twee verticale profielen en, indien van toepassing, een versterkingsprofiel. Het wordt samen met deze elementen doorboord en op vier
plaatsen vastgezet met popnagels.

Doel: Een esthetische afwerking die het paneel visueel aan de bovenkant afsluit;
structureel verstevigt het de assemblage en versterkt het de verbinding tussen
de verticale en latprofielen.

4. Versterkingsprofiel

Hoe het wordt geïnstalleerd: Centraal gemonteerd aan de achterkant van het paneel. Het wordt
automatisch toegevoegd voor bredere panelen: één profiel voor breedtes boven 1,30 m,
twee profielen voor breedtes boven 2,10 m. Geïnstalleerd aan de achterkant door te boren en
popnagelen in elke lat. Onderaan wordt het extra verankerd via een L‑vormige
beugel bevestigd aan de basis of fundering.

Doel: Versterkt het paneel kritisch en voorkomt doorbuigen van latten in
bredere panelen, wat zorgt voor een evenwichtige en stevige structuur.

5. Popnagels

Bevestigingselementen die worden gebruikt om paneelonderdelen aan elkaar te bevestigen—zoals
de latprofielen, versterkingsprofiel of horizontaal “U”-profiel.

6. Zelftappende Schroeven

Gebruikt om de verticale “U”-profielen aan metalen palen te bevestigen zonder voorboren.

7. Muurpluggen

Bevestigingssysteem voor betonnen of bakstenen palen: de plug wordt in het
onderliggende materiaal geplaatst, waarna het profiel met schroeven op de
juiste plekken wordt vastgezet.

8. Montagebeugel

Een L‑vormige metalen beugel gebruikt voor extra bevestiging van het versterkingsprofiel
bij de basis, waarmee het stevig aan de fundering wordt vastgezet.

Materiaal: gegalvaniseerde staalplaat, voorgelakt en voorzien van een polymeerverflaag.

Paneelbreedte: 34 mm.

Paneelgrootte: 0,9 m (L) × 2,045 m (H); 1 m (L) × 1,845 m (H); 1 m (L) × 2,045 m (H); 1,5 m (L) × 1,845 m (H); 1,8 m (L) × 1,245 m (H); 1,8 m (L) × 1,545 m (H); 1,8 m (L) × 1,845 m (H); 1,8 m (L) × 2,045 m (H).

Beschermende Coating: AlZn120, ZnMg120, ZnMg160, Zn225, Zn225, Zn275.

Toepassing / Gebruik: omheiningsmaterialen voor bouwkundige doeleinden.

Kwaliteitscertificering: CE, SR EN 14782:2006, SR EN ISO 2808:2007.
